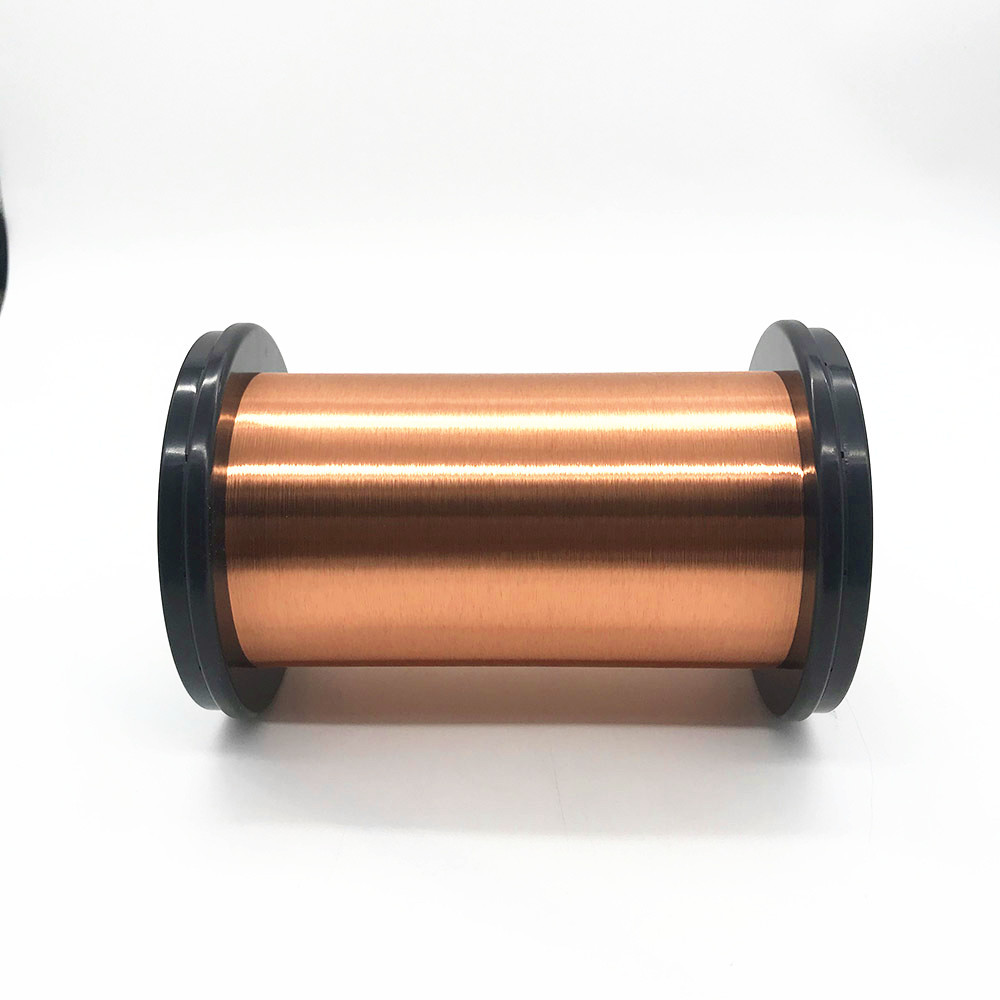

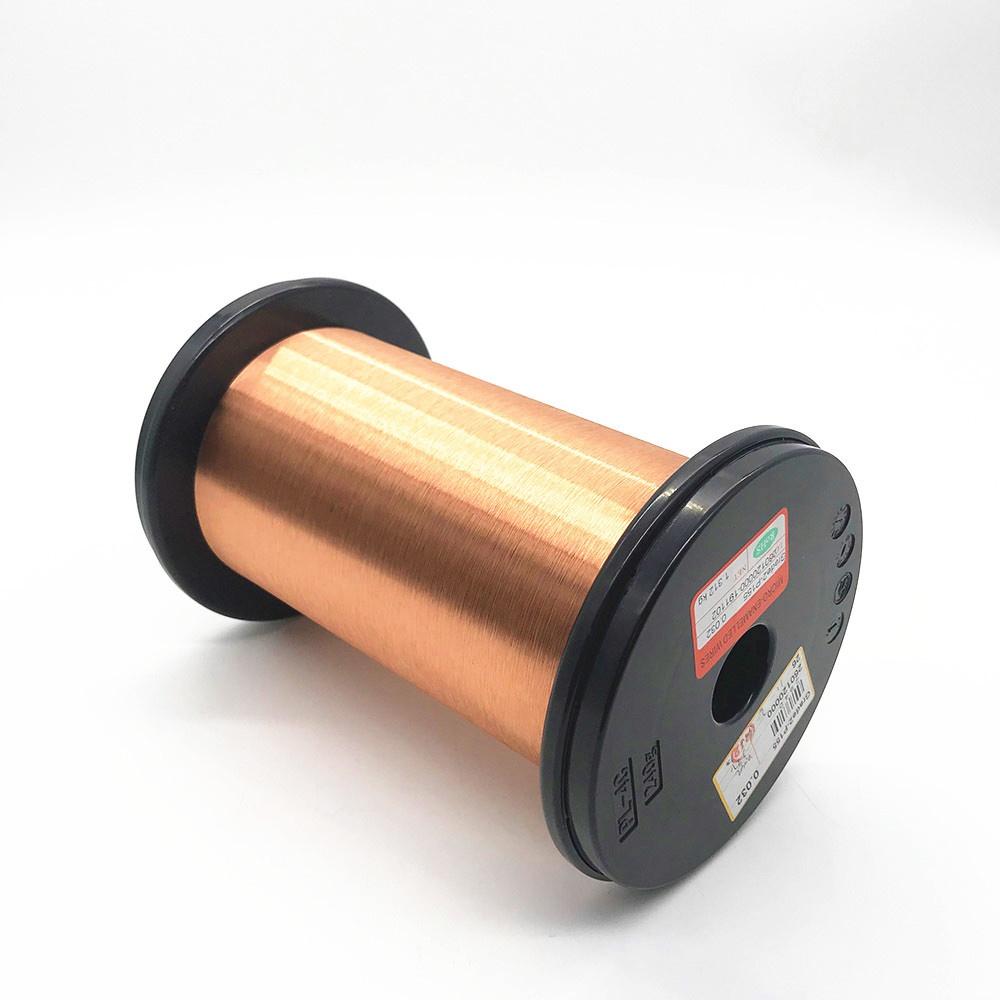

Τάξη H 0,13 - 0,4 mm Εναλισμένο χαλκό Πλήρως απομονωμένο σύρμα FIW σύρμα

Class H 0.13 - 0.4mm Enameled Copper Fully insulated Wire FIW Wire

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ruiyuan
Πιστοποίηση:	UL/ROHS/ICE/ISO9001/ISO14001
Αριθμό μοντέλου:	0.13 - 0,4 mm

Ποσότητα παραγγελίας min:	20 χιλιόγραμμο/χιλιόγραμμα
Τιμή:	Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες:	πλαστικά στροφία (PT2-PT200), ξύλινη περίπτωση
Χρόνος παράδοσης:	2-15 ημέρες
Όροι πληρωμής:	Διαπραγμάτευση
Δυνατότητα προσφοράς:	200 τόνος/τόνοι το μήνα

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Όνομα προϊόντος:	Σύρμα FIW	Υλικό αγωγού:	Χαλκός
Τύπος αγωγού:	Στερεός	Μέγεθος:	0.130.4mm
Μυστικό υλικό:	Σμάλτο	Λιμάνι:	Τιαντζίν, Κίνα
Επισημαίνω:	σμαλτωμένος γύρω από το καλώδιο χαλκού , καλώδιο μαγνητών χαλκού

Περιγραφή προϊόντων

Τάξη H 0,13 - 0,4 mm Εναλισμένο χαλκό Πλήρως απομονωμένο σύρμα FIW σύρμα

Το πλήρως απομονωμένο (FIW) στρογγυλό σμαλτωμένο σίδηρο χαλκού, κλάσης 180, είναι σύρμα με υψηλή θερμική κλάση, με μηδενική ελαττωματική ενισχυμένη μόνωση και αντίσταση υψηλής τάσης σύμφωνα με την IEC60317-56.Το σύρμα μπορεί να ανταποκριθεί στις απαιτήσεις των μικροσκοπικών εξαρτημάτωνΤο καλώδιο είναι το καλύτερο υλικό υποκατάστατο για TIW ((Triple Insulated Wire).

ΕΠΙΤΡΟΠΟΙΕΣ και ΟΦΕΛΕΣ

υψηλής θερμικής κλάσης 180·
Υψηλή τάση διακοπής, > 15KV·
Υψηλή αντίσταση μόνωσης, 6000Vrms,1min.
Ζυγιζόμενη, 390°C,2s, (δεν χρειάζεται να ξεφλουδιστεί η μόνωση)
Υψηλή θερμοκρασία διάτρησης, 250°C,2s χωρίς διάτρηση, Επιστροφή αέρα ((260°C), χωρίς ρωγμή.
Πολύ καλή απόδοση τυλίγματος, κατάλληλη για μηχανή τυλίγματος υψηλής ταχύτητας.

Εφαρμογή

- Μετασχηματιστή για όργανο μέτρησης
- Για επικοινωνία: Στρογγυλοκύλινδρο υψηλής συχνότητας για μετασχηματιστή, Στρογγυλοκύλινδρο για μετασχηματιστή πηγής ενέργειας
- Για την παραγωγή ηλεκτρικής ενέργειας: σπείρες για ηλεκτρομαγνητικούς διακόπτες, σπείρες για ηλεκτρονικά ηλεκτρονικά, σπείρες για φωτιστικά
- Μικροκινητήρας κυλίνδρων, ηλεκτρικός ανεμιστήρας, μετασχηματιστής κλπ.

ΕΠΙΤΡΟΠΗ

γυμνό σύρμα	Ανεκτικότητα	αντίσταση (Ω,20°C)		Σε όλη τη διάμετρο (mm)
(μμ)	(μμ)	Ελάχιστο	Μαξ	ΕΠΕ6		ΕΤΠ8
(μμ)	(μμ)	Ελάχιστο	Μαξ	ελάχιστο	μέγιστο	ελάχιστο	μέγιστο
0.100	±0.003	2.034	2.333	0.165	0.180	0.197	0.212
0.120	±0.003	1.426	1.604	0.195	0.212	0.231	0.248
0.160	±0.003	0.8122	0.8906	0.250	0.271	0.294	0.315
0.180	±0.003	0.6444	0.7007	0.278	0.301	0.326	0.349
0.200	±0.003	0.5237	0.5657	0.303	0.327	0.353	0.377
0.250	±0.004	0.3345	0.3628	0.373	0.402	0.433	0.462
0.300	±0.004	0.2335	0.2506	0.432	0.462	0.494	0.524
0.350	±0.004	0.1722	0.1834	0.486	0.516	0.548	0.578
0.400	±0.005	0.1316	0.1407	0.541	0.571	0.603	0.633

Βάρος vs μήκος

Γυμνό καλώδιο	Μονάδα βάρος FIW ανά Km ((KG/km)					μήκος FIW ανά kg (km/KG)
(μμ)	ΕΠΕ6	ΕΠΣ7	ΕΤΠ8	ΕΠ9	ΕΤΠ10	ΕΠΕ6	ΕΠΣ7	ΕΤΠ8	ΕΠ9	ΕΤΠ10
0.120	0.127	0.133	0.142	0.151	0.160	7.90	7.50	7.00	6.60	6.30
0.160	0.22	0.232	0.244	0.257	0.271	4.56	4.31	4.10	3.90	3.70
0.200	0.337	0.353	0.370	0.388	0.405	2.97	2.84	2.71	2.58	2.48
0.250	0.524	0.547	0.572	0.599	0.627	1.91	1.83	1.75	1.67	1.60
0.300	0.738	0.763	0.794	0.824	-	1.36	1.31	1.26	1.22	-
0.350	0.980	1.020	1.047	1.086	-	1.02	0.98	0.96	0.92	-
0.400	1.268	1.301	1.336	-	-	0.79	0.77	0.75	-	-
0.450	1.581	1.617	1.655	-	-	0.64	0.62	0.61	-	-
0.500	1.968	2.023	-	-	-	0.51	0.50	-	-
