Αρχική Σελίδα > Προϊόντα> Καλώδιο Litz Ustc> 0.05mmx4875 Rectanglar copper Silk Covered Litz Wire For Transformer

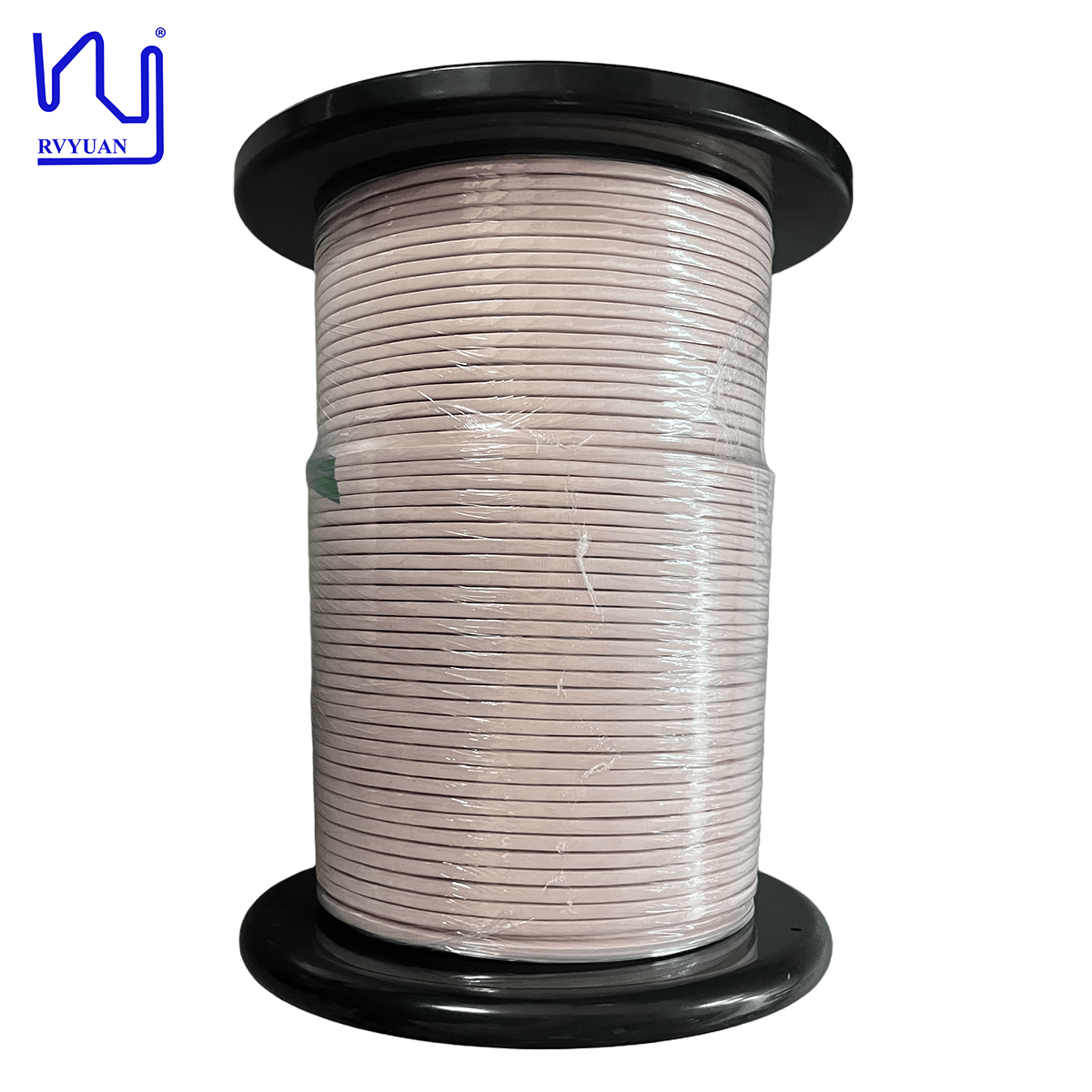

0.05mmx4875 Rectanglar copper Silk Covered Litz Wire For Transformer

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	RVYUAN
Πιστοποίηση:	ISO9001/ISO14001 /UL/SGS
Αριθμό μοντέλου:	USTC

Ποσότητα παραγγελίας min:	20 κιλά
Τιμή:	Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες:	Καρούλι με χαρτοκιβώτιο
Χρόνος παράδοσης:	15 εργάσιμες ημέρες
Όροι πληρωμής:	T/T/ Paypal
Δυνατότητα προσφοράς:	Ικανοποιήστε την απαίτησή σας

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Διάμετρος:	0,05 χλστ	Θερμοκρασία:	155
Πιστοποίηση:	IEC/NEMA/JIS/RoHS/ISO	Αγωγός:	Χαλκός
Σκέλη:	4875	Τάση διάσπασης:	Ελάχ. 500
Υλικό κάλυψης:	Νάιλον	Λέξη κλειδί:	0,05mmx4875 Σύρμα Litz με επικάλυψη από μετάξι ορθογώνιο χαλκό για μετασχηματιστή
Επισημαίνω:	rectangular copper litz wire , silk covered litz wire , transformer litz wire

Περιγραφή προϊόντων

0.05mm x 4875 Rectangular Copper Silk Covered Litz Wire For Transformer

Product Overview

This flat nylon serving litz wire is specifically designed for use in transformer windings. It is ideal for high-frequency transformers used in power electronics, such as those found in electric vehicle chargers, renewable energy systems, and switching power supplies. By reducing AC losses and enhancing thermal performance, this wire contributes to higher efficiency, reliability, and compactness in advanced transformer designs.

Technical Specifications

Type Conductor diameter*Strand number	2USTC-H 0.054875(4.54.4)
Single wire (strand) conductor diameter (mm)	0.050±0.003
Overall diameter (mm)	0.055-0.069
Thermal Class (°C)	180

Strands Construction

Strands number	First time	39
	Second time	39×5
	Third time	39×5×5
	Fourth time	39×5×5×5

Pitch Specifications

Pitch (mm)	First time	16±8
	Second time	25±10
	Third time	35±10
	Fourth time	65±10
Bunching direction	S/S/S/S

Insulation Layer

Material type	Nylon
Material specs (mm×mm or D)	/
Times of Wrapping	1
Overlap (%) or thickness (mm), mini	0.045
Wrapping direction	Z

Characteristics

Width (mm)	4.5±0.2
Thickness (mm)	4.4±0.2
Max resistance (Ω/Km at 20°C)	2.227
Breakdown voltage Mini (V)	500

All specifications are subject to standard manufacturing tolerances. Contact us for detailed technical data sheets and custom requirements.
