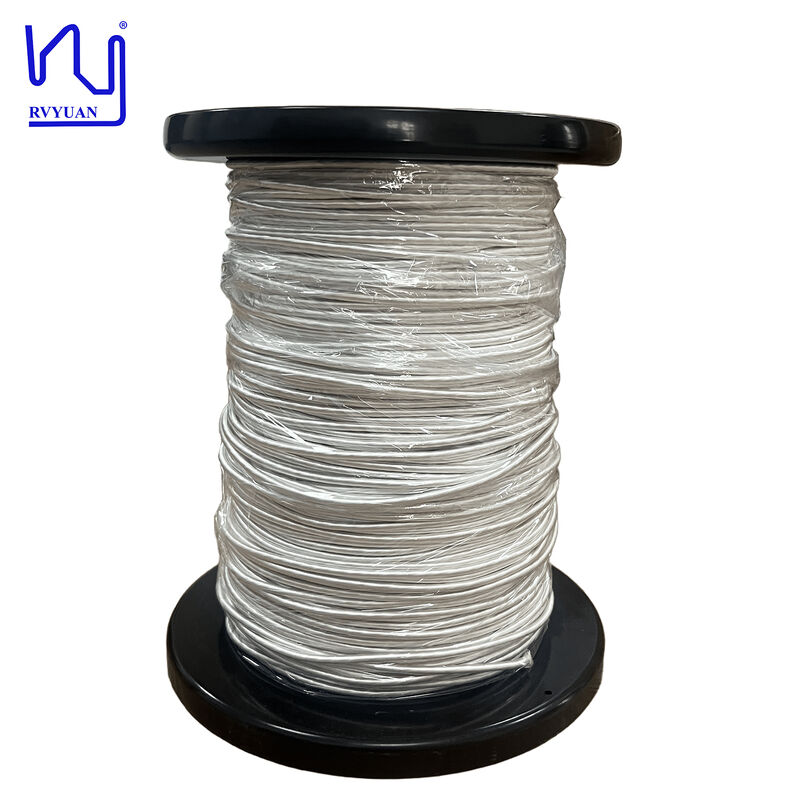

Σούπερ λεπτό 0,03 χιλιοστά X 4000 σύρμα Litz με κάλυμμα από φυσικό μετάξι για πηνία ασύρματου φορτιστή Σύρμα υψηλής συχνότητας χαλκού
Όταν πρόκειται για μετάδοση ισχύος υψηλής συχνότητας, το εφέ δέρματος και το εφέ εγγύτητας είναι δαίμονες που κλέβουν την αποτελεσματικότητα. Το καλώδιο Litz έχει σχεδιαστεί για να ξεπερνά αυτά τα προβλήματα και η προσφορά μας με την υψηλότερη ποιότητα - το σύρμα Litz με φυσικό μετάξι 0,03 mm x 4000 σκέλη - είναι η κορυφή αυτής της τεχνολογίας.
Κατασκευή και Σύνθεση
Αυτόνάιλον σύρμα litz σερβιρίσματοςβασίζεται σε μια σύνθετη δέσμη 4.000 κλώνων εξαιρετικά λεπτού, συγκολλήσιμου σύρματος χαλκού. Κάθε μεμονωμένο σκέλος έχει διάμετρο μόνο 0,03 mm - πιο λεπτό από ένα σκέλος ανθρώπινης τρίχας. Αυτά τα νήματα συστρέφονται προσεκτικά μεταξύ τους για να δημιουργήσουν έναν αγωγό. Αυτή η ειδική διάταξη διασφαλίζει ότι τα ρεύματα υψηλής συχνότητας ρέουν στην επιφάνεια όλων των κλώνων και έτσι ελαχιστοποιούνται η αντίσταση εναλλασσόμενου ρεύματος και οι απώλειες των δινορευμάτων.We περιτύλιγματο σύρμα litzμε φυσικό μετάξι. Αυτή η τελική στρώση όχι μόνο προσφέρει εξαιρετική ηλεκτρική μόνωση, αλλά παρέχει επίσης υψηλό βαθμό ευελιξίας και ανθεκτικότητας, επιτρέποντας στο καλώδιο να τραβιέται μέσω του αγωγού χωρίς να σπάει.
Επανάσταση στην ασύρματη φόρτιση
Αυτή είναι η καλύτερη διάταξη για πηνία ασύρματης φόρτισης υψηλής απόδοσης. Με τις τρέχουσες λύσεις ταχείας φόρτισης με πρότυπο Qi, οι συχνότητες που χρησιμοποιούνται είναι από 100 kHz έως μερικά MHz (εύρος). Σε τέτοιες συχνότητες ένα συμπαγές χάλκινο σύρμα θα είχε σοβαρή διάχυση της ισχύος του. Από την άλλη πλευρά, το σύρμα Litz 0,03 mm x 4000 κλώνων μειώνει δραματικά αυτές τις απώλειες και επιτρέπει υψηλότερους συντελεστές Q και πιο αποτελεσματικές μεταφορές ισχύος. Με τέτοιες ταχύτητες, θα έχετε λιγότερη παραγωγή θερμότητας και χαμηλότερη θερμοκρασία λειτουργίας για τις μονάδες ασύρματης τροφοδοσίας σας – καθιστώντας το ιδανικό για smartphone υψηλής τεχνολογίας, φορητές συσκευές και ασύρματα επιθέματα φόρτισης ηλεκτρικών οχημάτων (EV).
Ευέλικτες Εφαρμογές
Ενώ η ασύρματη φόρτιση είναι η κύρια περίπτωση χρήσης, αυτό το καλώδιο έχει πολλές άλλες χρήσεις. Είναι επίσης μια καλή επιλογή για μετασχηματιστές και επαγωγείς υψηλής συχνότητας που χρησιμοποιούνται στην εναλλαγή τροφοδοτικών και μονάδων ισχύος διακομιστή, λόγω της ικανότητας υψηλής συχνότητας με πολύ χαμηλές απώλειες. Και λόγω της ευκαμψίας και του μικρού βάρους του, είναι πολύ επιθυμητό στη βιομηχανία ήχου για πηνία φωνής (πηνία ηχείων) όπου η ταχύτερη απόκριση και η χαμηλότερη παραμόρφωση είναι το κλειδί. Οποιαδήποτε εφαρμογή απαιτεί απόδοση υψηλής συχνότητας αλλά χρειάζεται επίσης μηχανική ευελιξία και καλή θερμική σταθερότητα μπορεί να επωφεληθεί από αυτόν τον εξελιγμένο αγωγό.Πλήρης προσαρμογή καιΠρωτοτυποποίηση
Γνωρίζουμε ότι κάθε εφαρμογή είναι διαφορετική. Γι' αυτό τα καλώδια μας Litz καλυμμένα με μετάξι μπορούν να προσαρμοστούν πλήρως. Οι πόροι μας είναι ουσιαστικά απεριόριστοι, και με αυτό εννοούμε ότι ισχύουν ειδικά για τις ανάγκες σας:
Διάμετρος αγωγού: Μεγέθη μονού σύρματος από 0,025 mm έως 0,5 mm.
Θερμική Κατηγορία: Κατάλληλο για χρήση σε θερμικά περιβάλλοντα διαφορετικών επιπέδων με βαθμούς μόνωσης 155°C (Κλάση F), 180°C (Κλάση H) και 220°C (Κλάση C).
Αριθμός κλώνων: Από ένα σκέλος έως και τεράστιες επιλογές 12.700 κλώνων, ανάλογα με τις απαιτήσεις ισχύος σας.
Κατασκευή: Το βήμα συστροφής και η τάση του μεταξιού μπορούν να ποικίλουν ανάλογα με την εφαρμογή σας.
Η δέσμευσή μας είναι να βοηθήσουμε να ζωντανέψουν τις καλύτερες ιδέες σε κάθε στάδιο της καινοτομίας. Από τη δημιουργία πρωτοτύπων Ε&Α έως την παραγωγή σε μικρές παρτίδες για εξειδικευμένο εξοπλισμό, είμαστε εδώ για να βοηθήσουμε. Δεχόμαστε μικρές παρτίδες προσαρμοσμένες παραγγελίες γι' αυτό επικοινωνήστε μαζί μας. Προσπαθούμε να σας παρέχουμε μια εξατομικευμένη λύση που να καλύπτει ακριβώς τις μηχανολογικές σας απαιτήσεις.
Τεχνικές Προδιαγραφές
| Παράμετρος |
Τεχνική Απαίτηση |
Δείγμα Μέτρησης |
| Διάμετρος ενός καλωδίου (mm) |
0,038-0,046 |
0,040 |
| Αγωγός (mm) |
0,03±0,003 |
0,031 |
| Εξωτερική διάμετρος (mm) |
≤3,43 |
3.13 |
| Αντίσταση (Ω/χλμ) |
≤7,43 |
6.616 |
| Διηλεκτρική αντοχή (kV) |
≥0,2 |
2.8 |
| Βήμα (mm) |
50±2 |
50 |
| Αριθμός Κλώνων |
4000 |
4000 |
Εφαρμογές
Ιδανικό για μετασχηματιστές υψηλής συχνότητας, ιατρικό εξοπλισμό, αεροδιαστημικές εφαρμογές, αισθητήρες ακριβείας και προϊόντα ήχου όπου η ακεραιότητα και η ευελιξία του σήματος είναι ζωτικής σημασίας. Κατάλληλο επίσης για μονάδες ισχύος σε καταναλωτικά, αυτοκίνητα και βιομηχανικά τροφοδοτικά που απαιτούν εξαιρετική απαγωγή θερμότητας.

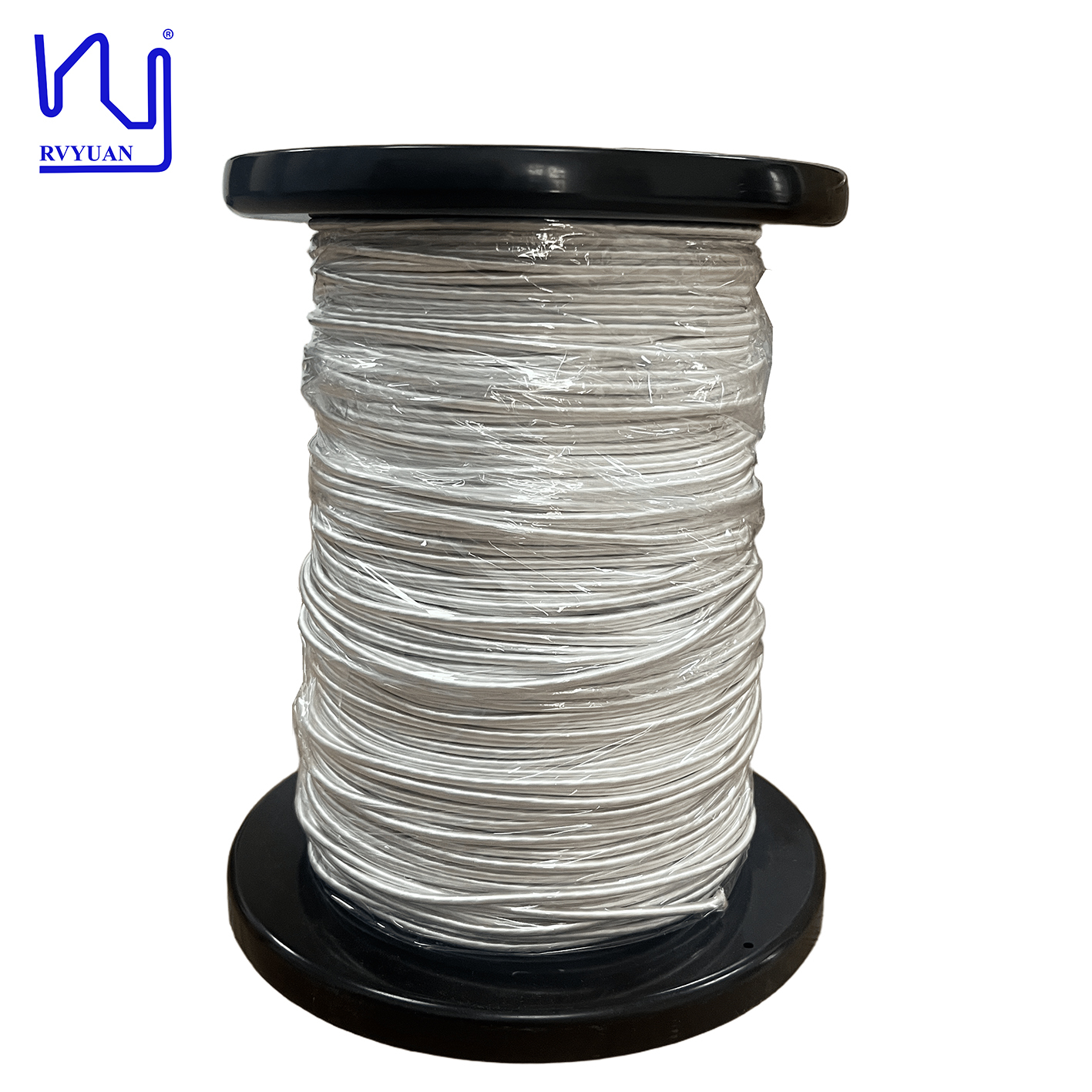

Εικόνα προϊόντος
Συχνές Ερωτήσεις
Μπορώ να λάβω δείγματα για δοκιμή πριν κάνω μια παραγγελία παρτίδας;
Ναί. Τα δείγματα είναι είτε δωρεάν είτε με χρέωση, αλλά τα έξοδα αποστολής επιβαρύνουν τον πελάτη.
Ποιος είναι ο χρόνος παράδοσης;
Παραγγελίες δειγμάτων: 3-5 εργάσιμες ημέρες. μαζικές παραγγελίες: ολοκληρώνονται εντός 15 εργάσιμων ημερών από την επιβεβαίωση της παραγγελίας.
Ποια είναι η διαδικασία προμήθειας;
Υποβάλετε αίτημα με απαιτήσεις → Πραγματοποίηση δειγμάτων → Έγκριση δείγματος → Προσφορά → Προτιμολόγιο (PI) → Επιβεβαίωση PI → Διακανονισμός πληρωμής → Παραγωγή → Αποστολή
Μπορώ να προσαρμόσω προϊόντα με το δικό μου λογότυπο, μέγεθος και σχήμα;
Ναι, αλλά το MOQ (Ελάχιστη Ποσότητα Παραγγελίας) υπόκειται σε διαπραγμάτευση.
Ποιοι είναι οι τρόποι πληρωμής σας;
T/T, D/P, L/C, PayPal.
Ποιες υπηρεσίες ταχυμεταφορών χρησιμοποιείτε;
FedEx, DHL, TNT, UPS, με εκπτώσεις έως και 80%.
Τι εξοπλισμό δοκιμών έχετε;
Μετρητής διαμέτρου λέιζερ, ελεγκτής σπινθήρα υψηλής τάσης, ελεγκτής επιμήκυνσης, ελεγκτής ελατηρίου, ελεγκτής τάσης αντοχής, ελεγκτής συγκολλητικότητας, ελεγκτής αντίστασης κ.λπ.
Για ποιους πελάτες ή αγορές είναι κατάλληλα τα προϊόντα σας;
Τα προϊόντα μας είναι ιδανικά για εφαρμογές που απαιτούν λύσεις υψηλής απόδοσης και εξοικονόμησης χώρου σε περιβάλλοντα εναλλασσόμενου ρεύματος υψηλής συχνότητας, όπως ηλεκτρονικά και τροφοδοτικά ισχύος, φορτιστές ηλεκτρικών οχημάτων, συστήματα ασύρματης φόρτισης, πράσινη ενέργεια, επικοινωνίες και πληροφορική, ιατρικός εξοπλισμός, βιομηχανικά ρομπότ, σερβοκινητήρες κ.λπ.
Σε ποιες χώρες ή περιοχές έχετε κάνει εξαγωγές;
Οι κύριες αγορές περιλαμβάνουν την Ευρώπη και τις ΗΠΑ, καθώς και τη Νότια Κορέα, την Ιαπωνία, την Ινδία και τη Νοτιοανατολική Ασία.
Πώς διατηρείτε εμπιστευτικές τις πληροφορίες πελατών;
Μπορούμε να υπογράψουμε μια συμφωνία μη αποκάλυψης (NDA) κατόπιν αιτήματος και να δεσμευτούμε ότι θα τηρούμε αυστηρά τους όρους της σε όλη τη διαδικασία συνεργασίας.
Όλες οι προδιαγραφές υπόκεινται σε τυπικές κατασκευαστικές ανοχές. Επικοινωνήστε μαζί μας για να συζητήσουμε τις συγκεκριμένες απαιτήσεις περιέλιξης και για λεπτομερή φύλλα τεχνικών δεδομένων και προσαρμοσμένες προδιαγραφές.
