Υπερ-λεπτό 0,03 mm x 4000 νήματα φυσικό μεταξωτό καλυμμένο με σύρμα Litz
Εγώ...n το σχεδιασμό μετασχηματιστών υψηλής συχνότητας, ειδικά για τις σημερινές πηγές ρεύματος διακόπτη (SMPS), μετατροπείς συντονισμού και τοπολογίες flyback,οι απώλειες περιστροφής αποτελούν βασικό περιορισμό της απόδοσης και της θερμικής απόδοσηςΤο Ultra-Fine 0,03mm x 4000 Strands Natural Silk Covered Litz Wire είναι ειδικά σχεδιασμένο για να αντιμετωπίσει αυτά ακριβώς τα προβλήματα.παρέχοντας τον καλύτερο μετριασμό απώλειας εναλλασσόμενου ρεύματος στη βιομηχανία για προκλητικές εφαρμογές μετασχηματιστών.
Προηγμένη κατασκευή για ελαχιστοποίηση της αντίστασης εναλλασσόμενου ρεύματος
Εικόνα του στρώματος πολλαπλών νημάτων ατσάλινου αγωγού: 4.000 ατομικά απομονωμένα ελαιοποιημένα νήματα ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου, με διάμετρο μόλις 0,03 mm το καθένα.Τα στρώματα των νημάτων στρέφονται σε ένα υπολογισμένο βάθος που εγγυάται μια σταθερή ισορροπία ρεύματος μεταξύ ολόκληρου του σμήνουςΗ περιστροφή ενός μετασχηματιστή υψηλής συχνότητας με αυτόν τον τρόπο μειώνει τόσο την επίδραση του δέρματος όσο και την επίδραση της εγγύτητας, οι οποίες είναι οι κύριες πηγές απώλειας κυματιδίων ρεύματος σε στερεούς αγωγούς.Η φυσική εξωτερική περιτύλιξη από μετάξι, The dual function of this wrapping act as extra dielectric barrier in between the layers of the winding and a flexible cushion that protect the delicate fine strands from breaking on the winding process, μειώνοντας το ποσοστό ηλικίας διακοπής και αυξάνοντας την απόδοση της παραγωγής.
Κριτικά οφέλη για το σχεδιασμό μετασχηματιστή
Όταν χρησιμοποιείται σε τυλιγμούς μετασχηματιστών, αυτό το καλώδιο Litz παρέχει τρία συγκεκριμένα οφέλη.με αποτέλεσμα λιγότερες απώλειες χαλκού (I2R) και επομένως χαμηλότερη θερμοκρασία λειτουργίαςΔεύτερον, χάρη στη μικρότερη παραγωγή θερμότητας, οι σχεδιαστές μπορούν να αυξήσουν την πυκνότητα ισχύος με την τοποθέτηση περισσότερων βατ σε μικρότερο πυρήνα μετασχηματιστή.η μεταξένια φυσική μόνωση έχει καλή διηλεκτρική αντοχή και μπορεί να διατηρήσει ολοκληρωμένη στην ένταση υψηλής τάσης, ώστε να μπορεί να χρησιμοποιηθεί για πρωτογενή και δευτερογενή περιτύλιξη του απομονωμένου μετατροπέα ισχύος.
Πέρα από τους Μετασχηματιστές
Παρόλο που τα περιτυλίγματα των μετασχηματιστών έχουν μεγάλη αντοχή, το σύρμα αυτό είναι πολύ κατάλληλο για χρήση σε άλλα παθητικά μέρη υψηλής συχνότητας.Συνήθιστες σωληνώσεις για φιλτράρισμα EMI και επίπεδα μαγνητικά, όπου απαιτείται ευελιξία. The combination of ultra-fine stranding and silk insulation also provides the best solution for audiophile output transformers and medical grade power supplies where performance and low distortion is a must. Full Customization Based On Your Winding Need We understand your transformer design can be anything from a tiny flyback transformer for a consumer electronic product to a huge traction transformer for your industrial drives- Οτιδήποτε ανάμεσα απλά ρωτήστε είμαστε ανοιχτοί σε κάθε είδους τροποποίηση.
Πλήρης προσαρμογή προσαρμοσμένη στις απαιτήσεις περιστροφής σας
Ενώ μετασχηματιστής στρογγυλοποίησηΤο σύρμα είναι κατασκευασμένο για αντοχή, είναι κατάλληλο για άλλα συστατικά υψηλής συχνότητας. Χρησιμοποιείται ευρέως σε επαγωγούς υψηλού ρεύματος για μετατροπείς DC-DC,Συνήθιστο σύστημα στεγνώσεων για φιλτράρισμα ηλεκτρομαγνητικών παρεμβολών (EMI)Με την τεχνολογία υπερακριτής διαστολής και τη χρήση μεταξιού ως μονωτικού υλικού,είναι επίσης η συνιστώμενη λύση για τους μετασχηματιστές εξόδου ακροατών και τις παροχές ηλεκτρικής ενέργειας ιατρικής ποιότητας όπου οι υψηλές επιδόσεις και η χαμηλή στρέβλωση είναι απαραίτητεςΚαταλαβαίνουμε ότι ο σχεδιασμός του μετασχηματιστή σας μπορεί να είναι τόσο μικρός όσο ένας μικροσκοπικός μετασχηματιστής για μια ηλεκτρονική συσκευή.ή τόσο μεγάλος όσο ένας γιγάντιος μετασχηματιστής έλξης για τις βιομηχανικές σας μονάδες κίνησης- Ό,τι και να είναι στη μέση. Απλά ρωτήστε. Μπορούμε να τροποποιήσουμε οτιδήποτε.
Γνωρίζουμε ότι τα τμήματα Έρευνας και Ανάπτυξης χρειάζονται συνήθως μικρές ποσότητες για την κατασκευή πρωτοτύπων και δοκιμές.Αν οι απαιτήσεις σας είναι για μια χούφτα μετρητές για εργαστηριακές δοκιμές, ή για την πλήρη παραγωγή της επόμενης γενιάς τροφοδοσίας, η ομάδα μηχανικών μας είναι έτοιμη να συνεργαστεί μαζί σας.Επικοινωνήστε μαζί μας σήμερα και θα δημιουργήσουμε μια εξατομικευμένη λύση καλωδίου Litz για να μεγιστοποιήσουμε την απόδοση του μετασχηματιστή σας, αξιοπιστία και οικονομική απόδοση.
Τεχνικές προδιαγραφές
| Παράμετρος |
Τεχνική απαίτηση |
Μέτρηση δείγματος |
| Διάμετρος ενιαίου καλωδίου (mm) |
0.038-0.046 |
0.040 |
| Διοδηγός (mm) |
00,03±0.003 |
0.031 |
| Εξωτερική διάμετρος (mm) |
≤3.43 |
3.13 |
| Αντίσταση (Ω/km) |
≤7.43 |
6.616 |
| Δυνατότητα διηλεκτρικής (kV) |
≥0.2 |
2.8 |
| Στροφή (μμ) |
50±2 |
50 |
| Αριθμός νημάτων |
4000 |
4000 |
Εφαρμογές
Ιδανικό για μετασχηματιστές υψηλής συχνότητας, ιατρικό εξοπλισμό, αεροδιαστημικές εφαρμογές, αισθητήρες ακρίβειας και προϊόντα ήχου όπου η ακεραιότητα και η ευελιξία του σήματος είναι κρίσιμες.Επίσης κατάλληλο για μονάδες ισχύος σε καταναλωτικές συσκευές, αυτοκινητοβιομηχανικές και βιομηχανικές πηγές ενέργειας που απαιτούν εξαιρετική διάχυση θερμότητας.

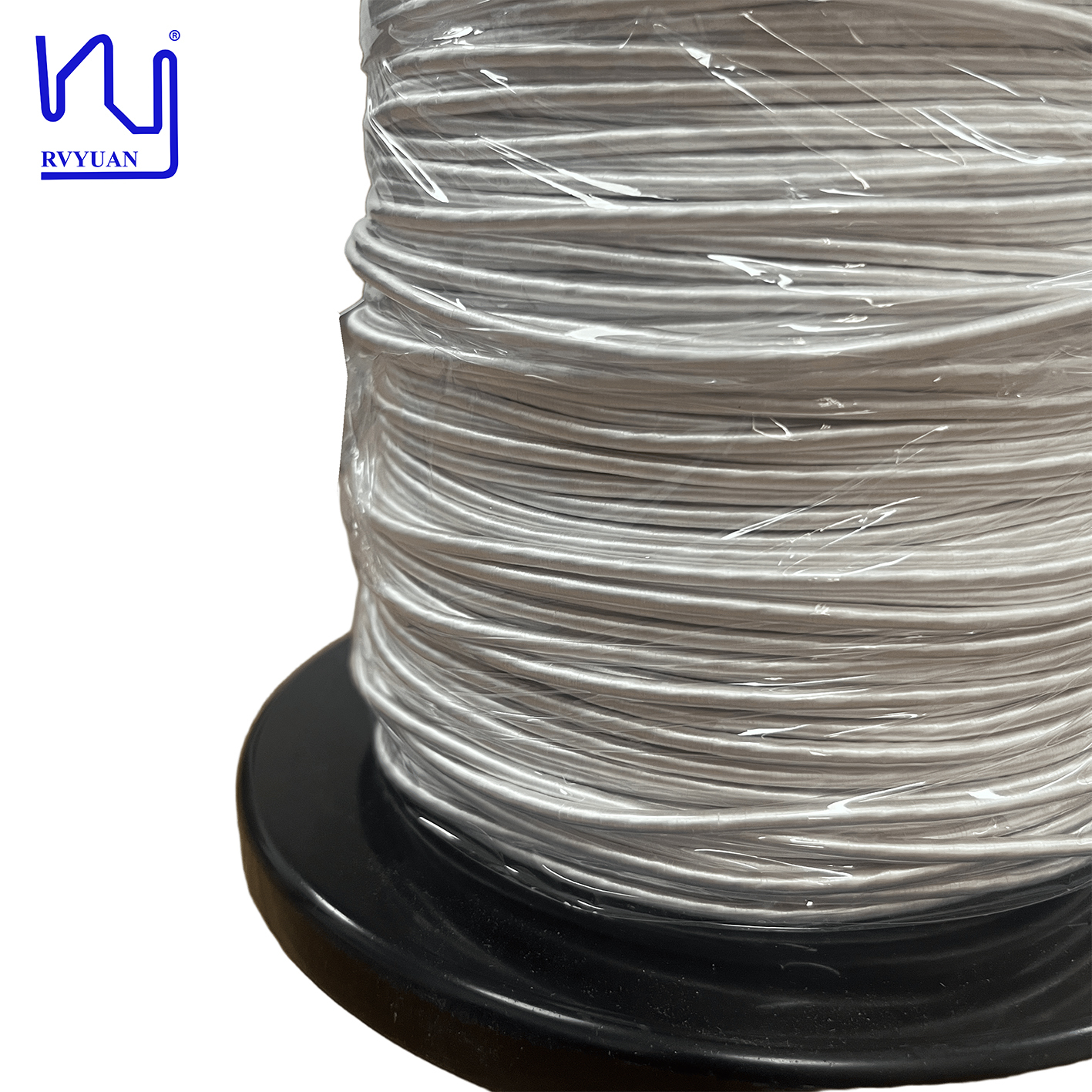

Εικόνα προϊόντος
Συχνές Ερωτήσεις
Μπορώ να πάρω δείγματα για δοκιμές πριν κάνω παραγγελία;
Τα δείγματα είναι δωρεάν ή επιβαρύνονται, αλλά το κόστος αποστολής βαρύνει τον πελάτη.
Ποιο είναι το προθεσμία παράδοσης;
Παραγγελίες δειγμάτων: 3-5 εργάσιμες ημέρες. Παραγγελίες χύδην: ολοκληρώνονται εντός 15 εργάσιμων ημερών από την επιβεβαίωση της παραγγελίας.
Ποια είναι η διαδικασία προμήθειας;
Υποβολή έρευνας με απαιτήσεις → Παρασκευή δείγματος → Έγκριση δείγματος → Προσφορά → Πιστοποιητικό τιμολόγιο (PI) → Επιβεβαίωση PI → Διακανονισμός πληρωμής → Παραγωγή → Εφορία
Μπορώ να προσαρμόσω προϊόντα με το δικό μου λογότυπο, μέγεθος και σχήμα;
Ναι, αλλά η MOQ (ελάχιστη ποσότητα παραγγελίας) υπόκειται σε διαπραγμάτευση.
Ποιες είναι οι μέθοδοι πληρωμής σας;
T/T, D/P, L/C, PayPal.
Ποιες υπηρεσίες ταχυμεταφορών χρησιμοποιείτε;
FedEx, DHL, TNT, UPS, με εκπτώσεις έως και 80%.
Τι εξοπλισμό δοκιμών έχετε;
Μετρητής διάμετρου λέιζερ, δοκιμαστής σπινθήρων υψηλής τάσης, δοκιμαστής επιμήκυνσης, δοκιμαστής αντίστασης, δοκιμαστής τάσης αντοχής, δοκιμαστής συγκολλητικότητας, δοκιμαστής αντίστασης κλπ.
Για ποιους πελάτες ή αγορές είναι κατάλληλα τα προϊόντα σας;
Τα προϊόντα μας είναι ιδανικά για εφαρμογές που απαιτούν λύσεις υψηλής απόδοσης και εξοικονόμησης χώρου σε περιβάλλοντα υψηλής συχνότητας εναλλασσόμενου ρεύματος, συμπεριλαμβανομένων των ηλεκτρονικών συστημάτων ισχύος και τροφοδοσιών, φορτιστών EV,συστήματα ασύρματης φόρτισης, πράσινη ενέργεια, επικοινωνίες και πληροφορική, ιατρικό εξοπλισμό, βιομηχανικά ρομπότ, σερβοκινητήρες κλπ.
Σε ποιες χώρες ή περιοχές έχετε εξαγάγει;
Οι κύριες αγορές περιλαμβάνουν την Ευρώπη και τις ΗΠΑ, καθώς και τη Νότια Κορέα, την Ιαπωνία, την Ινδία και τη Νοτιοανατολική Ασία.
Πώς κρατάς εμπιστευτικές τις πληροφορίες των πελατών;
Μπορούμε να υπογράψουμε μια συμφωνία μη αποκάλυψης (NDA) κατόπιν αιτήματος και να δεσμευτούμε να τηρούμε αυστηρά τους όρους της καθ' όλη τη διάρκεια της διαδικασίας συνεργασίας.
Όλες οι προδιαγραφές υπόκεινται σε τυποποιημένες ανοχές κατασκευής.
