| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Rvyuan |
| Πιστοποίηση: | IEC/NEMA/JIS/RoHS/ISO |
| Αριθμό μοντέλου: | 0.1*60 κατηγορία 180 |
| Ποσότητα παραγγελίας min: | Διαφορετικοί τύποι με το differet MOQ |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Στροφίο με το χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-15 workding ημέρες |
| Όροι πληρωμής: | Διαπραγμάτευση, T/T, L/C |
| Δυνατότητα προσφοράς: | Ικανοποιήστε την απαίτησή σας |
| Μόνωση: | πολυεστέρας | Μέγεθος: | 0.1*60 |
|---|---|---|---|
| σκέλη: | 10-3000 | Πιστοποιητικό: | ROHS/UL/SGS/ISO9001: 2008 |
| Πρότυπα: | IEC JIS NEMA ΜΒ | Αγωγός: | Χαλκός |
| Επισημαίνω: | εξυπηρετούμενο litz καλώδιο,συγκολλώντας litz καλώδιο |
||

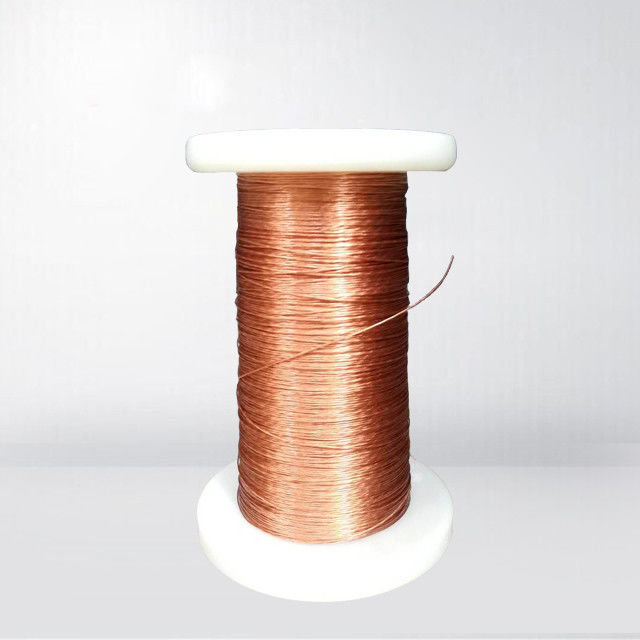

ΔΕΜΕΝΗ ΜΕ ΤΑΙΝΊΑ ΚΑΤΗΓΟΡΊΑ 180 ΚΑΛΩΔΊΩΝ 0.1*60 ΧΑΛΚΟΎ LITZ POLYIMIDE ΚΑΛΥΜΜΈΝΗ ΤΑΙΝΊΑ ΜΌΝΩΣΗ ΠΟΛΥΕΣΤΈΡΑ
Οι δεμένες με ταινία κατασκευές καλωδίων υψηλής συχνότητας litz είναι κυρίως κατάλληλες για τις εφαρμογές που απαιτούν μια υψηλή τάση βλάβης. Να δέσει με ταινία δίνει litz βελτιωμένη την καλώδιο ικανότητα να αντισταθεί η κάμψη και η μηχανική πίεση. Το υλικό αυτοκόλλητων ταινιών αυξάνει την προστασία ενάντια στην επαναλειτουργία κατά τη διάρκεια και μετά από των διαδικασιών παραγωγής και εξασφαλίζει έτσι τη συμμόρφωση με την καθορισμένη απόσταση διασκορπισμού.
ΕΦΑΡΜΟΓΗ
εμφράξεις μετασχηματιστών Inverters/RF transducers/RF/επαγωγική χρέωση
ΠΡΟΔΙΑΓΡΑΦΗ
|
|
Χαρακτηριστικά |
Τεχνικά αιτήματα |
Αποτελέσματα της δοκιμής |
Συμπέρασμα |
||||
|
Δείγμα 1 |
Δείγμα 2 |
Δείγμα 3 |
||||||
|
1 |
Επιφάνεια |
Καλός |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
||
|
2 |
Τάση διακοπής |
≥ 3,0 KV |
5.0 |
5.3 |
6.2 |
ΕΝΤΆΞΕΙ |
||
|
3 |
Δοκιμή οπών καρφίτσας |
≤ 20 hole/6m |
3 |
2 |
2 |
ΕΝΤΆΞΕΙ |
||
|
4 |
Εξωτερική διάμετρος |
≤ 0,116 χιλ. |
0,111 |
0,112 |
0,113 |
ΕΝΤΆΞΕΙ |
||
|
5 |
Εσωτερική διάμετρος |
0.10±0.003 χιλ. |
0,097 |
0,098 |
0,098 |
ΕΝΤΆΞΕΙ |
||
|
6 |
Πάχος της ταινίας (+0.002mm) |
0,025 χιλ. |
0,025 |
0,025 |
0,025 |
ΕΝΤΆΞΕΙ |
||
|
7 |
Πλάτος της ταινίας (,) |
8-15 χιλ. |
10 |
10 |
10 |
ΕΝΤΆΞΕΙ |
||
|
8 |
Κατεύθυνση |
Δέσμη |
Αριστερός |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
|
|
Κάλυψη ταινιών |
Αριστερός |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
ΕΝΤΆΞΕΙ |
|||
|
9 |
Αντίσταση αγωγών |
≤ 40,87 Ω/km |
31.69 |
32.01 |
32.08 |
ΕΝΤΆΞΕΙ |
||
|
10 |
Γενική διάμετρος |
≤ 1,25 χιλ. |
0,874 |
0,896 |
0,902 |
ΕΝΤΆΞΕΙ |
||
|
Παρατήρηση: |
Συμπέρασμα: Εγκεκριμένος |
|||||||
