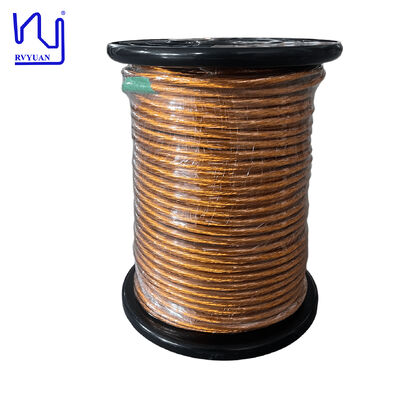

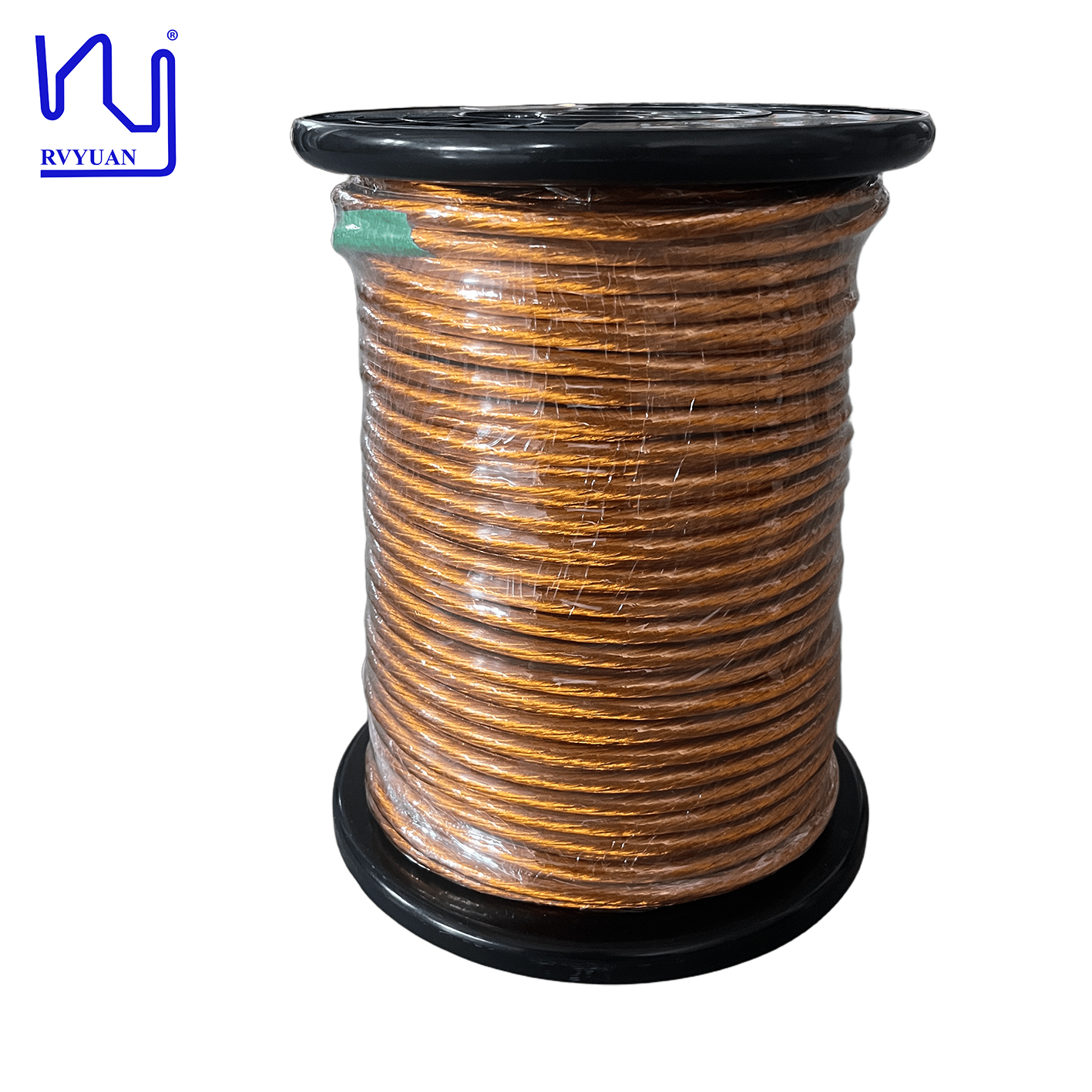

Ταινία Litz Wire 3000/38 AWG Max.OD8.23mm High Voltage Stand Kapton Serving Litz Wire for Transformer
Αυτό το σύρμα Litz με ταινία έχει σχεδιαστεί ειδικά για περιελίξεις μετασχηματιστών, με εξαιρετική ικανότητα αντοχής σε υψηλή τάση με ελάχιστη διηλεκτρική ισχύ 6000 V και πραγματική επιτεύξιμη περιοχή από 13.400 V έως 13.700 V. Κατασκευασμένο με κλώνους σύρματος χαλκού με εμαγιέ πολυουρεθάνης 0,1 mm (39AWG) που διατίθενται σε τιμές θερμοκρασίας 155°C και 180°C, αυτό το σύρμα είναι στριμμένο από 3.000 κλώνους με τελική εξωτερική διάμετρο που κυμαίνεται από 7,38 mm έως 7,92 mm.
Το εξωτερικό στρώμα είναι τυλιγμένο με ταινία πολυεστέρα-ιμιδίου, παρέχοντας ανώτερη σταθερότητα για την εσωτερική στρωτή κατασκευή. Για διαμορφώσεις 3.000 κλώνων, η περιτύλιξη ταινίας προτιμάται έναντι της μεμβράνης για βελτιωμένη δομική ακεραιότητα.
Τεχνικές Προδιαγραφές
Ονομα:Σύρμα Litz με ταινία (180/κλάση)
Προδιαγραφές:0,10Χ3000
Μοντέλο:2UEW-H-PI(N)
Όνομα ταινίας:ΚΑΡΦΙΤΣΑ)
Προδιαγραφές ταινίας:0,025x20
| Είδος |
Τεχνική Απαίτηση |
Δείγμα 1 |
Δείγμα 2 |
| Διάμετρος μονού σύρματος mm |
0,107-0,125 |
0,110-0,113 |
0,110-0,113 |
| Αγωγός |
0,10±0,003 |
0,098-0,10 |
0,098-0,10 |
| OD mm |
≤8,23 |
7,38-7,95 |
7,40-7,92 |
| Αντίσταση Ω/m |
≤0,000794 |
0,000734 |
0,000733 |
| Διηλεκτρική αντοχή V |
≥6000 |
13700 |
13400 |
| Βήμα (mm) |
78±10 |
78 |
78 |
| Αρ. Strands |
3000 |
120x5x5 |
120*5*5 |
| % Επικάλυψη ταινίας |
≥50 |
54 |
54 |
| Κούρδισμα |
ΟΧΙ ρωγμή |
Εντάξει |
Εντάξει |
Εφαρμογές
Αυτό το σύρμα Litz με ταινία είναι ιδανικό για εφαρμογές που απαιτούν υψηλή συχνότητα, υψηλή τάση, υψηλό ρεύμα και συμπαγή χρήση χώρου. Οι κύριοι τομείς εφαρμογής περιλαμβάνουν:
- Ενσωματωμένοι φορτιστές (OBC) και μετατροπείς DC/DC
- Κινητήρες κίνησης ηλεκτρικών οχημάτων
- Συστήματα ταχείας φόρτισης υψηλής τάσης 800V και πασσάλους φόρτισης
- Μετασχηματιστές υψηλής συχνότητας
- Τροφοδοτικά λειτουργίας διακόπτη υψηλής ισχύος (SMPS)
Συχνές Ερωτήσεις
Μπορώ να λάβω δείγματα για δοκιμή πριν κάνω μια παραγγελία παρτίδας;
Ναί. Τα δείγματα είναι είτε δωρεάν είτε με χρέωση, αλλά τα έξοδα αποστολής επιβαρύνουν τον πελάτη.
Ποιος είναι ο χρόνος παράδοσης;
Παραγγελίες δειγμάτων: 3-5 εργάσιμες ημέρες. μαζικές παραγγελίες: ολοκληρώνονται εντός 15 εργάσιμων ημερών από την επιβεβαίωση της παραγγελίας.
Ποια είναι η διαδικασία προμήθειας;
Υποβάλετε αίτημα με απαιτήσεις → Πραγματοποίηση δειγμάτων → Έγκριση δείγματος → Προσφορά → Προτιμολόγιο (PI) → Επιβεβαίωση PI → Διακανονισμός πληρωμής → Παραγωγή → Αποστολή
Μπορώ να προσαρμόσω προϊόντα με το δικό μου λογότυπο, μέγεθος και σχήμα;
Ναι, αλλά το MOQ (Ελάχιστη Ποσότητα Παραγγελίας) υπόκειται σε διαπραγμάτευση.
Ποιοι είναι οι τρόποι πληρωμής σας;
T/T, D/P, L/C, PayPal.
Ποιες υπηρεσίες ταχυμεταφορών χρησιμοποιείτε;
FedEx, DHL, TNT, UPS, με εκπτώσεις έως και 80%.
Τι εξοπλισμό δοκιμών έχετε;
Μετρητής διαμέτρου λέιζερ, ελεγκτής σπινθήρα υψηλής τάσης, ελεγκτής επιμήκυνσης, ελεγκτής ελατηρίου, ελεγκτής τάσης αντοχής, ελεγκτής συγκολλητικότητας, ελεγκτής αντίστασης κ.λπ.
Για ποιους πελάτες ή αγορές είναι κατάλληλα τα προϊόντα σας;
Τα προϊόντα μας είναι ιδανικά για εφαρμογές που απαιτούν λύσεις υψηλής απόδοσης και εξοικονόμησης χώρου σε περιβάλλοντα εναλλασσόμενου ρεύματος υψηλής συχνότητας, όπως ηλεκτρονικά και τροφοδοτικά ισχύος, φορτιστές ηλεκτρικών οχημάτων, συστήματα ασύρματης φόρτισης, πράσινη ενέργεια, επικοινωνίες και πληροφορική, ιατρικός εξοπλισμός, βιομηχανικά ρομπότ, σερβοκινητήρες κ.λπ.
Σε ποιες χώρες ή περιοχές έχετε κάνει εξαγωγές;
Οι κύριες αγορές περιλαμβάνουν την Ευρώπη και τις ΗΠΑ, καθώς και τη Νότια Κορέα, την Ιαπωνία, την Ινδία και τη Νοτιοανατολική Ασία.
Πώς διατηρείτε εμπιστευτικές τις πληροφορίες πελατών;
Μπορούμε να υπογράψουμε μια συμφωνία μη αποκάλυψης (NDA) κατόπιν αιτήματος και να δεσμευτούμε ότι θα τηρούμε αυστηρά τους όρους της σε όλη τη διαδικασία συνεργασίας.
Όλες οι προδιαγραφές υπόκεινται σε τυπικές κατασκευαστικές ανοχές. Επικοινωνήστε μαζί μας για να συζητήσουμε τις συγκεκριμένες απαιτήσεις περιέλιξης και για λεπτομερή φύλλα τεχνικών δεδομένων και προσαρμοσμένες προδιαγραφές.
