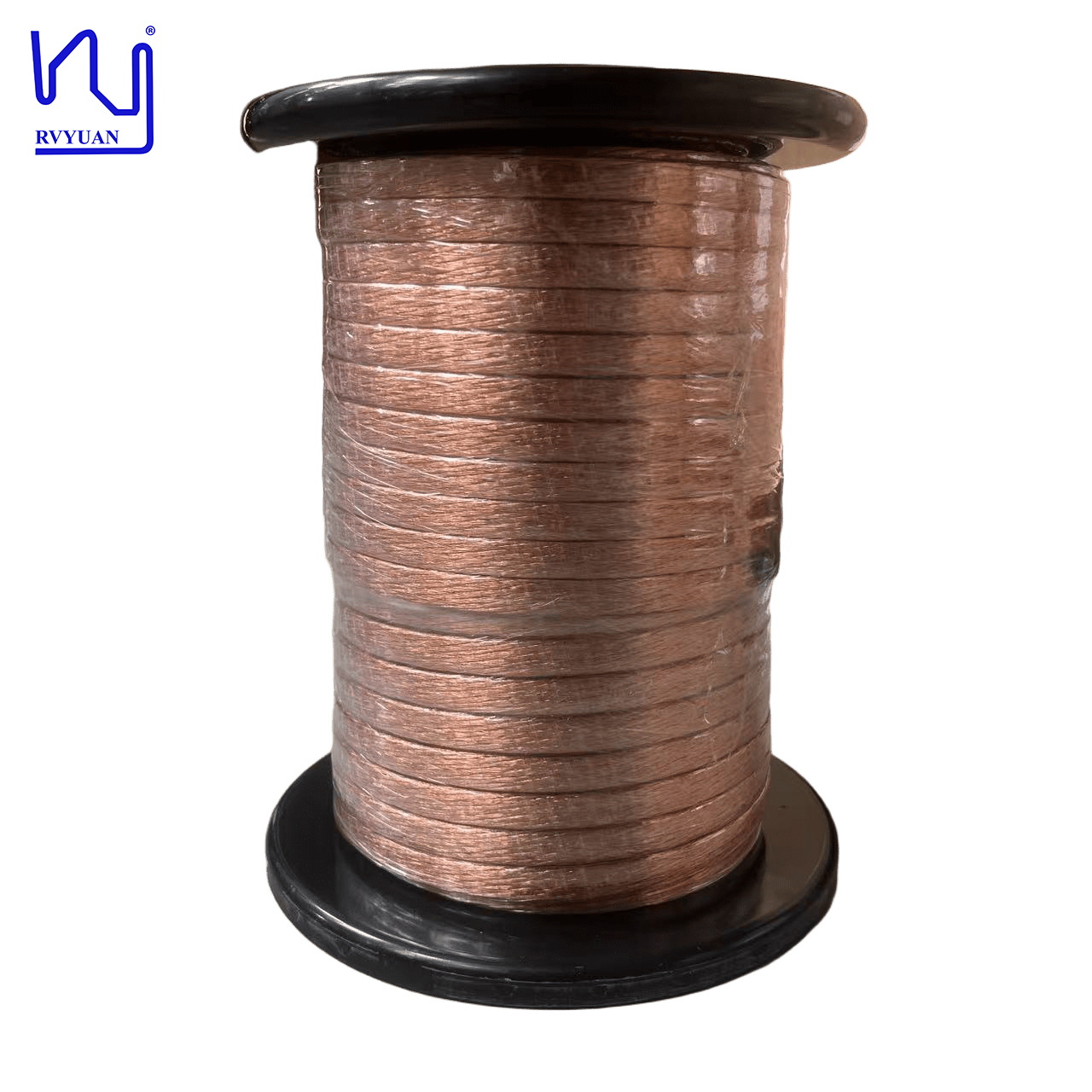

3500V 2UEW-F-PET(N) 12,1mm×3,4mm Ορθογώνιο καλώδιο Mylar Litz για μετασχηματιστή
Το ορθογώνιο σύρμα Mylar Litz έχει σχεδιαστεί για εφαρμογές υψηλής συχνότητας περιορισμένου χώρου, όπου η απόδοση και το κόστος είναι κρίσιμα. Η κατασκευή ξεκινά με επισμαλτωμένο χάλκινο σύρμα 0,28 mm, όπου 300 μεμονωμένα σύρματα συστρέφονται με ακρίβεια μεταξύ τους και συμπιέζονται σε ένα επίπεδο ορθογώνιο προφίλ διαστάσεων 12,1 mm πλάτους και 3,4 mm πάχους. Αυτό δημιουργεί έναν εξαιρετικά υψηλό λόγο διαστάσεων που μεγιστοποιεί την επιφάνεια του αγωγού ενώ ελαχιστοποιεί το συνολικό ύψος, καθιστώντας το ιδανικό για κατασκευές συμπαγούς πηνίου.
Τεχνικές Προδιαγραφές
Ονομα:Σύρμα Mylar Litz
Προδιαγραφές:0,28Χ300
Μοντέλο:2UEW-F-PET(N)
Όνομα ταινίας:PET(N)
| Είδος |
Τεχνική Απαίτηση |
Δείγμα 1 |
| Διάμετρος ενός καλωδίου (mm) |
0,298-0,313 |
0,300-0,307 |
| Διάμετρος αγωγού (mm) |
0,28±0,004 |
0,277-0,279 |
| Πλάτος (mm) |
12,1±0,3 |
11.90-12.21 |
| Βάθος (mm) |
3,4±0,2 |
3.20-3.40 |
| Αντίσταση (Ω/m) |
≤0,001039 |
0,000946 |
| Διηλεκτρική αντοχή (V) |
≥3500 |
4000 |
| Βήμα (mm) |
Παράλληλο |
Παράλληλο |
| No. Of Strands |
300 |
15x5x4 |
| Επικάλυψη ταινίας (%) |
≥50 |
54 |
| Κούρδισμα |
ΟΧΙ ρωγμή |
Εντάξει |
Εφαρμογές
Οι τυπικές περιπτώσεις χρήσης περιλαμβάνουν μετασχηματιστές υψηλής συχνότητας, επαγωγείς και μονάδες ισχύος που εφαρμόζονται σε καταναλωτικά, αυτοκίνητα και βιομηχανικά τροφοδοτικά όπου απαιτείται εξαιρετική απαγωγή θερμότητας. Αυτό το σύρμα Mylar Litz παρέχει μια ολοκληρωμένη λύση που προσφέρει ευελιξία ως προς τον παράγοντα μορφής, ηλεκτρική αξιοπιστία και οικονομική μόνωση.
Συχνές Ερωτήσεις
Μπορώ να λάβω δείγματα για δοκιμή πριν κάνω μια παραγγελία παρτίδας;
Ναί. Τα δείγματα είναι είτε δωρεάν είτε με χρέωση, αλλά τα έξοδα αποστολής επιβαρύνουν τον πελάτη.
Ποιος είναι ο χρόνος παράδοσης;
Παραγγελίες δειγμάτων: 3-5 εργάσιμες ημέρες. μαζικές παραγγελίες: ολοκληρώνονται εντός 15 εργάσιμων ημερών από την επιβεβαίωση της παραγγελίας.
Ποια είναι η διαδικασία προμήθειας;
Υποβάλετε αίτημα με απαιτήσεις → Πραγματοποίηση δειγμάτων → Έγκριση δείγματος → Προσφορά → Προτιμολόγιο (PI) → Επιβεβαίωση PI → Διακανονισμός πληρωμής → Παραγωγή → Αποστολή
Μπορώ να προσαρμόσω προϊόντα με το δικό μου λογότυπο, μέγεθος και σχήμα;
Ναι, αλλά το MOQ (Ελάχιστη Ποσότητα Παραγγελίας) υπόκειται σε διαπραγμάτευση.
Ποιοι είναι οι τρόποι πληρωμής σας;
T/T, D/P, L/C, PayPal.
Ποιες υπηρεσίες ταχυμεταφορών χρησιμοποιείτε;
FedEx, DHL, TNT, UPS, με εκπτώσεις έως και 80%.
Τι εξοπλισμό δοκιμών έχετε;
Μετρητής διαμέτρου λέιζερ, ελεγκτής σπινθήρα υψηλής τάσης, ελεγκτής επιμήκυνσης, ελεγκτής ελατηρίου, ελεγκτής τάσης αντοχής, ελεγκτής συγκολλητικότητας, ελεγκτής αντίστασης κ.λπ.
Για ποιους πελάτες ή αγορές είναι κατάλληλα τα προϊόντα σας;
Τα προϊόντα μας είναι ιδανικά για εφαρμογές που απαιτούν λύσεις υψηλής απόδοσης και εξοικονόμησης χώρου σε περιβάλλοντα εναλλασσόμενου ρεύματος υψηλής συχνότητας, όπως ηλεκτρονικά και τροφοδοτικά ισχύος, φορτιστές ηλεκτρικών οχημάτων, συστήματα ασύρματης φόρτισης, πράσινη ενέργεια, επικοινωνίες και πληροφορική, ιατρικός εξοπλισμός, βιομηχανικά ρομπότ, σερβοκινητήρες κ.λπ.
Σε ποιες χώρες ή περιοχές έχετε κάνει εξαγωγές;
Οι κύριες αγορές περιλαμβάνουν την Ευρώπη και τις ΗΠΑ, καθώς και τη Νότια Κορέα, την Ιαπωνία, την Ινδία και τη Νοτιοανατολική Ασία.
Πώς διατηρείτε εμπιστευτικές τις πληροφορίες πελατών;
Μπορούμε να υπογράψουμε μια συμφωνία μη αποκάλυψης (NDA) κατόπιν αιτήματος και να δεσμευτούμε ότι θα τηρούμε αυστηρά τους όρους της σε όλη τη διαδικασία συνεργασίας.
Όλες οι προδιαγραφές υπόκεινται σε τυπικές κατασκευαστικές ανοχές. Επικοινωνήστε μαζί μας για να συζητήσουμε τις συγκεκριμένες απαιτήσεις περιέλιξης και για λεπτομερή φύλλα τεχνικών δεδομένων και προσαρμοσμένες προδιαγραφές.
