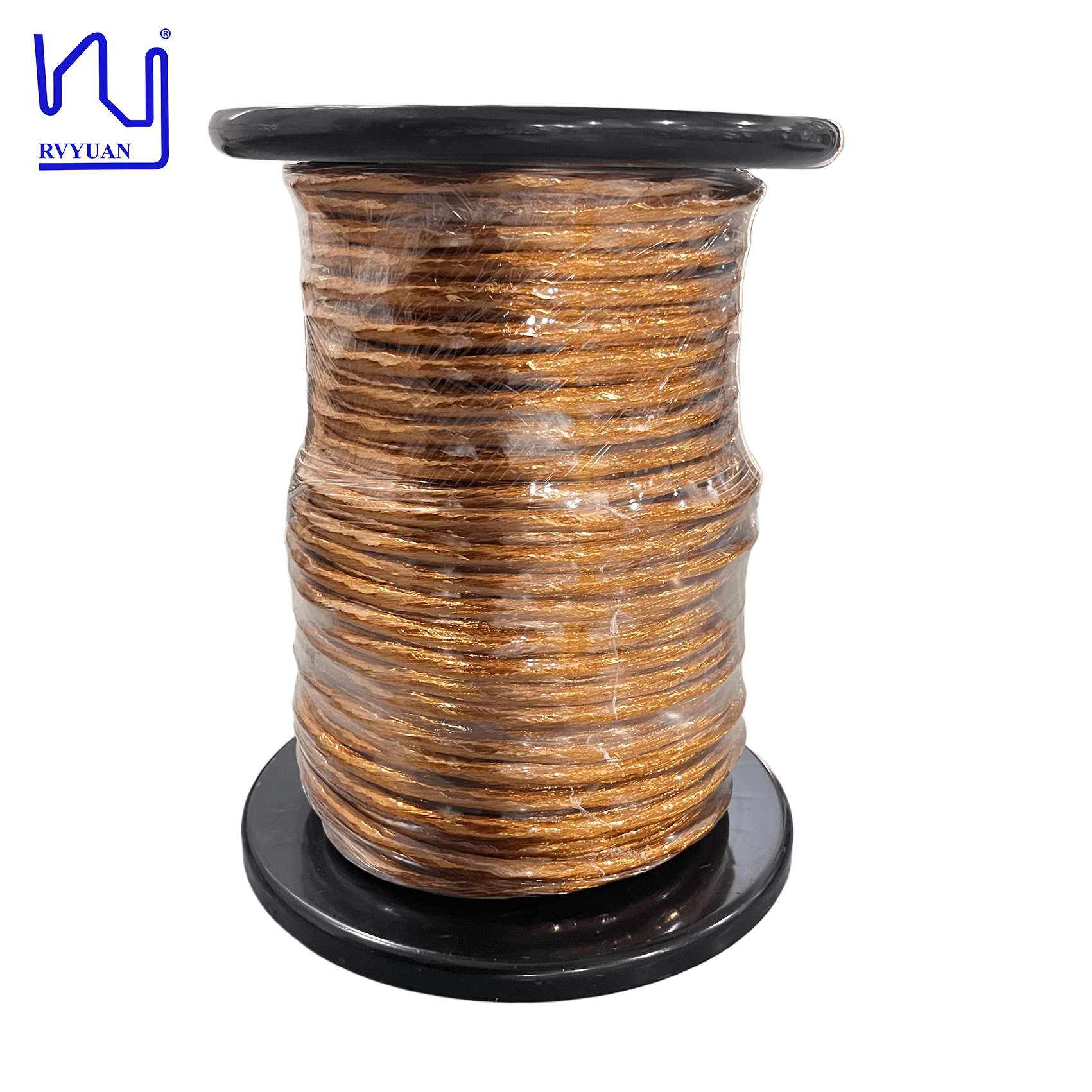

Τραπεζογραμμάτιο Litz 0,32mm 250 νήματα υψηλής θερμοκρασίας υψηλής συχνότητας PI μόνωση
Αυτό το σύρμα Λιτς από χαλκό υψηλών επιδόσεων διαθέτει μόνωση από πολυαμίδιο (PI) για θερμικά περιβάλλοντα κλάσης 180,το οποίο το καθιστά ιδανικό για εφαρμογές μετασχηματιστή που απαιτούν εξαιρετική αντοχή σε θερμοκρασία και υψηλής συχνότητας.
Επισκόπηση του προϊόντος
Η RVYUAN προσφέρει δύο βασικές επιλογές μόνωσης με φιλμ:Πολυεστεριμίδιο (PET) για περιβάλλοντα της κλάσης 130 και πολυαιθυμίδιο (PI/Kapton) για συνθήκες της κλάσης 180 όπου η διαρκής θερμότητα θα θέσει σε κίνδυνο λιγότερο υλικάΤο ρυθμιζόμενο ποσοστό επικαλύψεως με ταινία έως 55% εξασφαλίζει τη βέλτιστη κάλυψη της μόνωσης.με ακριβή κατασκευή διατηρώντας συνεπή επικαλύψεις σε εκατοντάδες μέτρα για την εξάλειψη των αδύναμων σημείων υπό υψηλή τάση.
Εάν κατασκευαστεί σωστά, αυτή η μόνωση αντέχει σε τάσεις διακοπής που υπερβαίνουν τα 6.000V σε τυποποιημένες κατασκευές και μπορεί να ξεπεράσει τα 10.000V σε διαμορφώσεις πολλαπλών στρωμάτων.
Στοχευμένες εφαρμογές
Μετασχηματιστές υψηλής συχνότητας
Οι SMPS και οι μετασχηματιστές μετατροπέων ισχύος που λειτουργούν σε δεκάδες ή εκατοντάδες χιλιοχέρτζ επωφελούνται από την ικανότητα μονόκλισης της κλάσης 180 Kapton,που παρατείνει σημαντικά τη διάρκεια ζωής μειώνοντας τις θερμοκρασίες των θερμών σημείων και αποτρέποντας μη προγραμματισμένες διακοπές λειτουργίας.
Υποδομή φόρτισης ηλεκτρικών οχημάτων
Οι ενσωματωμένοι φορτιστές (OBC) και οι ταχείς φορτιστές συνεχούς ρεύματος (DCFC) χρησιμοποιούν προφίλ καλωδίου litz για την επίτευξη υψηλής πυκνότητας ρεύματος μέσα σε περίβλημα περιορισμένου μεγέθους.Η ανώτερη διηλεκτρική αντοχή είναι ιδιαίτερα κρίσιμη για τις αναδυόμενες αρχιτεκτονικές μπαταριών 800V σε ηλεκτρικά οχήματα.
Προσαρμογή και αλυσίδα εφοδιασμού
Η RVYUAN υποστηρίζει ευέλικτες ποσότητες παραγωγής από 10 kg έως 50 kg, ανάλογα με τη διάμετρο της ράβδου και την τελική γεωμετρία.Η κατακόρυφα ολοκληρωμένη διαδικασία παραγωγής μας στο Tianjin επιτρέπει ταχείς επαναλήψεις σχεδιασμού και εξαλείφει τον συντονισμό μεταξύ πολλών προμηθευτών, επιτρέποντας την ταχεία εφαρμογή αλλαγών στις προδιαγραφές, όπως λεπτότερα στρώματα ταινιών ή πιο σφιχτά επίπεδα στροφής.
Τεχνικές προδιαγραφές
Ονομασία:Τεχνικό σύρμα Litz (155/κλάση)
Ειδικότητα:0.32X 250
Σχήμα:2UEW-F-PI
Όνομα κασέτας:ΠΙ
Προδιαγραφές ταινίας:0.025x20
| Άρθρο |
Τεχνική απαίτηση |
Δείγμα 1 |
| Διάμετρος ενιαίου καλωδίου (mm) |
0.340-0.357 |
0.344-0.352 |
| Διοικητής |
0.32±0.005 |
0.315-0.320 |
| Υπερβολική δόση (mm) |
≤6.00 |
5.10-5.57 |
| Αντίσταση (Ω/m) |
≤0.001428 |
0.001340 |
| Δυνατότητα διηλεκτρικής (V) |
≥6000 |
13700 |
| Στροφή (μμ) |
130±20 |
130 |
| Αριθμός νημάτων |
156 |
(31X4) + 32 |
| Επικάλυψη ταινίας (%) |
≥ 50 |
54 |
| Επίδραση |
Χωρίς ρωγμή |
Εντάξει. |
Συχνές Ερωτήσεις
Μπορώ να προσαρμόσω προϊόντα με το δικό μου λογότυπο, μέγεθος και σχήμα;
Ναι, αλλά η ελάχιστη ποσότητα παραγγελίας είναι αντικείμενο διαπραγμάτευσης.
Ποιες είναι οι μέθοδοι πληρωμής σας;
T/T, D/P, L/C, PayPal.
Ποιες υπηρεσίες ταχυμεταφορών χρησιμοποιείτε;
FedEx, DHL, TNT, UPS, με εκπτώσεις έως και 80%.
Ποια είναι τα πλεονεκτήματά σας;
Προσφέρουμε μια πλήρη γκάμα από προϊόντα υψηλής συχνότητας μαγνητικού καλωδίου, συμπεριλαμβανομένου καλωδίου litz, ορθογώνιο σμαλτωμένο καλωδίου χαλκού, στρογγυλό σμαλτωμένο καλωδίου χαλκού, τριπλό μονωμένο καλωδίου, κλπ.,για να ανταποκρίνονται σε διάφορες απαιτήσειςΥποστηρίζουμε την προσαρμογή μικρών παρτίδων, διασφαλίζοντας την ποιότητα και την παράδοση ακόμα και κατά τη διάρκεια της φάσης έρευνας και ανάπτυξης ή εκκίνησης.
Χρεώνετε τέλη για το καλούπι;
Το κόστος για το καλούπι ισχύει για ειδικά προσαρμοσμένα προϊόντα και το ποσό εξαρτάται από τις συγκεκριμένες προδιαγραφές.
Έχετε ελάχιστη ποσότητα παραγγελίας;
Ναι, η MOQ καθορίζεται με βάση τις προδιαγραφές και τον τύπο του καλωδίου.
Τι εξοπλισμό δοκιμών έχετε;
Μετρητής διάμετρου λέιζερ, δοκιμαστής σπινθήρων υψηλής τάσης, δοκιμαστής επιμήκυνσης, δοκιμαστής ελαστικού, δοκιμαστής τάσης αντοχής, δοκιμαστής συγκολλητικότητας, δοκιμαστής αντίστασης κλπ.
