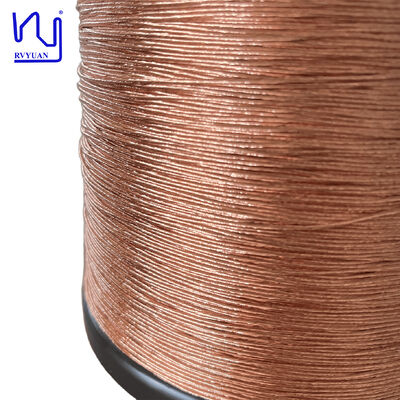

Χαλκός Επισμαλτωμένο Καλώδιο Litz Με 180°C 0.1mm Καλώδιο Litz Για Εφαρμογές Υψηλής Συχνότητας
Το καλώδιο Litz είναι ένας εξειδικευμένος τύπος πολυ-κλωνικού καλωδίου σχεδιασμένος για να μετριάζει το φαινόμενο του δέρματος και το φαινόμενο εγγύτητας σε εφαρμογές υψηλής συχνότητας. Η συγκεκριμένη διαμόρφωση 60 κλώνων χάλκινου σύρματος πάχους 0.1mm, επισμαλτωμένο με πολυουρεθάνη, χωρίς εξωτερικό περίβλημα (όπως νάιλον ή φιλμ πολυϊμιδίου), είναι μια λύση υψηλής απόδοσης προσαρμοσμένη για συμπαγείς και αποδοτικούς ηλεκτρομαγνητικούς σχεδιασμούς.
Τεχνικά Χαρακτηριστικά Κάθε ένας από τους 60 κλώνους είναι μεμονωμένα μονωμένος με ένα λεπτό στρώμα επισμάλτωσης πολυουρεθάνης. Αυτή η μόνωση διασφαλίζει ότι το ρεύμα αναγκάζεται να κατανεμηθεί ομοιόμορφα σε όλους τους κλώνους, μειώνοντας σημαντικά την αντίσταση AC σε υψηλές συχνότητες σε σύγκριση με έναν συμπαγή αγωγό της ίδιας διατομής. Η απουσία εξωτερικού περιβλήματος (λειτουργώντας ως καλώδιο Litz "γυμνό") παρέχει ένα διακριτό πλεονέκτημα: ελαχιστοποιεί τη συνολική εξωτερική διάμετρο (OD) και μεγιστοποιεί τον συντελεστή πλήρωσης χαλκού. Αυτό το καθιστά ιδανική επιλογή για χώρους με περιορισμούς όπου κάθε χιλιοστό μετράει.
Κύριες Εφαρμογές Αυτό το συγκεκριμένο καλώδιο χρησιμοποιείται κυρίως σε ηλεκτρονικά ισχύος υψηλής συχνότητας, όπως:
- Μετασχηματιστές και Πηνία Υψηλής Συχνότητας: Χρησιμοποιείται ευρέως σε τροφοδοτικά μεταγωγής και μετατροπείς DC-DC για τη μείωση των απωλειών ρεύματος Eddy στα τυλίγματα.
- Ασύρματη Μεταφορά Ενέργειας: Λόγω της ευελιξίας και της χαμηλής αντίστασης AC, είναι εξαιρετικά αποτελεσματικό για τα πηνία που χρησιμοποιούνται σε ασύρματες βάσεις φόρτισης και δέκτες.
- Επαγωγική Θέρμανση: Είναι κατάλληλο για εξαρτήματα επαγωγικής θέρμανσης ακριβείας όπου υπάρχουν εναλλασσόμενα ρεύματα υψηλής συχνότητας.
- Σμικρογραφημένα Ηλεκτρονικά: Επειδή δεν διαθέτει ογκώδες εξωτερικό περίβλημα, είναι ιδανικό για συμπαγείς εφαρμογές περιέλιξης υψηλής πυκνότητας όπου το καλώδιο πρέπει να συσκευάζεται σφιχτά σε μικρά καρούλια ή να ενσωματώνεται σε σχεδιασμούς PCB χαμηλού προφίλ.
| Είδος |
Τεχνικό
απαίτηση |
Δείγμα 1 |
Δείγμα 2 |
| Διάμετρος μεμονωμένου σύρματος mm |
0.115-0.140 |
0.120 |
0.122 |
| Διάμετρος αγωγού |
0.10±0.003 |
0.098 |
0.010 |
| Εξ. Διάμ. mm |
≤1.20 |
1.05 |
1.05 |
| Αντίσταση Ω/m(20°C) |
≤0.03968 |
0.03625 |
0.03632 |
| Διηλεκτρική αντοχή v |
≥2000 |
4300 |
4400 |
| Τρύπα καρφίτσας |
Μέγ. 20/6m |
0 |
1 |
| Δυνατότητα συγκόλλησης |
Θερμοκρασία:390±5°C
7s επιφάνεια λεία, χωρίς τρύπα καρφίτσας, χωρίς υπολείμματα |
✓ |
✓ |
Συχνές Ερωτήσεις
1. Πώς διαφέρουν τα προϊόντα σας από τους ανταγωνιστές; Ποια είναι τα πλεονεκτήματά σας;
Προσφέρουμε μια πλήρη γκάμα προϊόντων μαγνητικού σύρματος υψηλής συχνότητας, συμπεριλαμβανομένου του καλωδίου Litz, του ορθογώνιου επισμαλτωμένου χάλκινου σύρματος, του στρογγυλού επισμαλτωμένου χάλκινου σύρματος, του τριπλά μονωμένου σύρματος κ.λπ., για να καλύψουμε διάφορες απαιτήσεις. Υποστηρίζουμε προσαρμογή μικρών παρτίδων, διασφαλίζοντας την ποιότητα και την παράδοση ακόμη και κατά τη φάση Ε&Α ή εκκίνησης.
2. Χρεώνετε τέλος καλουπιού; Πόσο; Είναι επιστρέψιμο; Πώς;
Εφαρμόζεται τέλος καλουπιού για ειδικά προσαρμοσμένα προϊόντα, και το ποσό εξαρτάται από τις συγκεκριμένες προδιαγραφές. Το τέλος καλουπιού είναι επιστρέψιμο μετά την επίτευξη μιας ορισμένης ποσότητας παραγγελίας.
3. Έχετε ελάχιστη ποσότητα παραγγελίας (MOQ);
Ναι, η MOQ καθορίζεται με βάση τις προδιαγραφές και τον τύπο του σύρματος.
4. Τι εξοπλισμό δοκιμών διαθέτετε;
Μετρητής διαμέτρου λέιζερ, ελεγκτής σπινθήρα υψηλής τάσης, ελεγκτής επιμήκυνσης, ελεγκτής επαναφοράς ελατηρίου, ελεγκτής τάσης αντοχής, ελεγκτής συγκολλησιμότητας, ελεγκτής αντίστασης κ.λπ.
5. Ποιες είναι οι συγκεκριμένες κατηγορίες προϊόντων σας;
Καλώδιο Litz, ορθογώνιο επισμαλτωμένο χάλκινο σύρμα, μαγνητικό σύρμα, αυτο-συγκολλητικό σύρμα, TIW (τριπλά μονωμένο σύρμα), σύρμα OCC, ασημένιο σύρμα, ασημένιο σύρμα.
6. Για ποιους πελάτες ή αγορές είναι κατάλληλα τα προϊόντα σας;
Τα προϊόντα μας είναι ιδανικά για εφαρμογές που απαιτούν υψηλή απόδοση και λύσεις εξοικονόμησης χώρου σε περιβάλλοντα εναλλασσόμενου ρεύματος υψηλής συχνότητας, συμπεριλαμβανομένων ηλεκτρονικών ισχύος & τροφοδοτικών, ενσωματωμένων φορτιστών EV, συστημάτων ασύρματης φόρτισης, πράσινης ενέργειας, επικοινωνιών & πληροφορικής, ιατρικού εξοπλισμού, βιομηχανικών ρομπότ, σερβοκινητήρων κ.λπ.
7. Σε ποιες χώρες ή περιοχές έχετε εξαγάγει;
Οι κύριες αγορές περιλαμβάνουν την Ευρώπη και τις ΗΠΑ, καθώς και τη Νότια Κορέα, την Ιαπωνία, την Ινδία και τη Νοτιοανατολική Ασία.
8. Είναι τα προϊόντα σας οικονομικά αποδοτικά; Με ποιους τρόπους;
Προσφέρουμε μια πλήρη γκάμα προϊόντων με υψηλή ποιότητα, σύντομους χρόνους παράδοσης και υποστήριξη για προσαρμογή και μικτές παρτίδες, καλύπτοντας τις ανάγκες σας για αγορές μιας στάσης.
9. Πώς διατηρείτε την εμπιστευτικότητα των πληροφοριών των πελατών;
Μπορούμε να υπογράψουμε συμφωνία μη αποκάλυψης (NDA) κατόπιν αιτήματος και δεσμευόμαστε να τηρούμε αυστηρά τους όρους της καθ' όλη τη διάρκεια της διαδικασίας συνεργασίας.

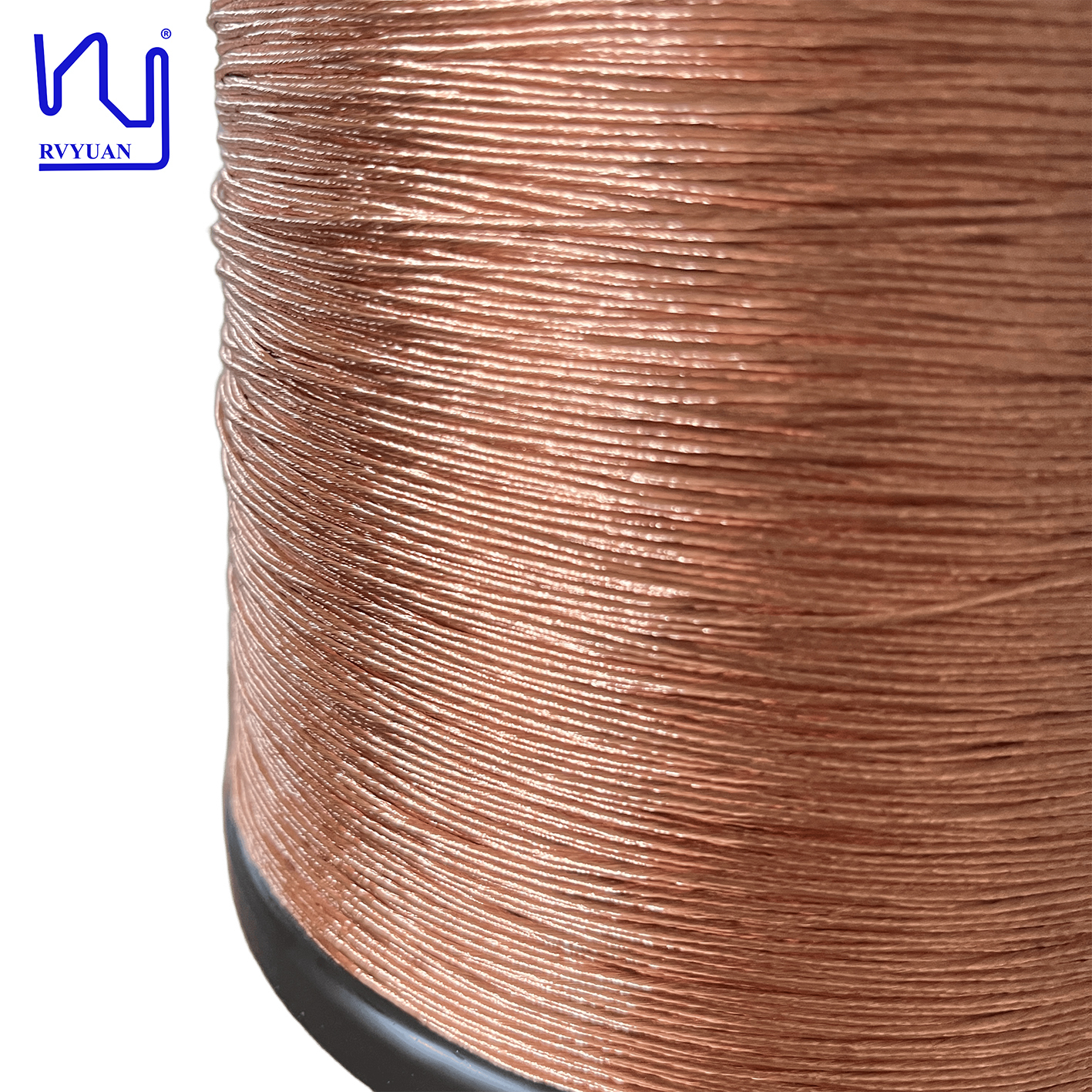

Εικόνα προϊόντος
