| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Rvyuan |
| Πιστοποίηση: | IEC/NEMA/JIS/RoHS/ISO |
| Αριθμό μοντέλου: | 0.02~1.8mm |
| Ποσότητα παραγγελίας min: | Διαφορετικοί τύποι με το differet MOQ |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Στροφίο με το χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-15 workding ημέρες |
| Όροι πληρωμής: | Διαπραγμάτευση |
| Δυνατότητα προσφοράς: | Ικανοποιήστε την απαίτησή σας |
| Μόνωση: | Επίπεδος χαλκός | Απόθεμα: | Avaialbe |
|---|---|---|---|
| Πάχος αγωγών: | 0.02~1.8mm | Χρώμα: | Φύση/πορφύρα/κόκκινο |
| Επισημαίνω: | ορθογώνιο καλώδιο μαγνητών,τετραγωνικό καλώδιο μαγνητών |
||

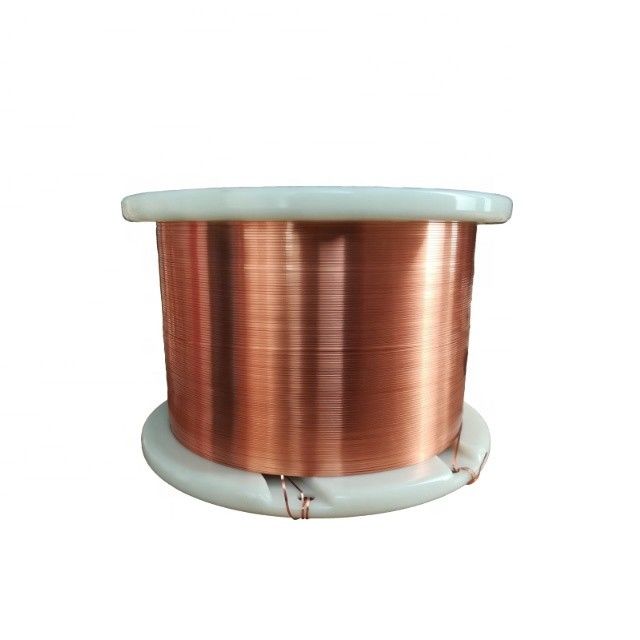

ΕΞΟΧΟ ΛΕΠΤΑ ΣΜΑΛΤΩΜΕΝΟ ΤΕΤΡΑΓΩΝΙΚΟ ΧΑΛΚΟΥ ΚΑΛΩΔΙΟ ΜΑΓΝΗΤΩΝ ΚΑΛΩΔΙΩΝ ΟΡΘΟΓΩΝΙΟ ΓΙΑ ΤΟΥΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΥΨΗΛΗΣ ΣΥΧΝΌΤΗΤΑΣ
Ο πελάτης έχει ζητήσει για να είναι αποδοτικότερης σε χρησιμοποίηση διαστημικό, να κουλουριάσουν της υψηλών ηλεκτρικής ενέργειας και της πυκνότητας στο αναπτυσσόμενο στάδιο της υψηλών προδιαγραφής και της ποιότητας. , Unimac Ιαπωνία έχουμε αναπτύξει αυτό το προϊόν επιτυχώς με τη χρησιμοποίηση των ανωτέρω οι απαιτήσεις. Η ιδιοκτησία του επίπεδου καλωδίου μαγνητών μας ξεπερνά το στρογγυλό καλώδιο σε βάρος που είναι από 0.07mm σε 1.7mm σε μια διατομή, και ο αγωγός του επίπεδου καλωδίου ήταν μονωμένος αναλόγως. Θα σας δώσει ευρύς-κυμασμένη της δυνατότητας στα προϊόντα σας. Επιπλέον, θα συμβάλει στην ελαχιστοποίηση του όγκου, μείωση βάρους και θα ενισχύσει την ηλεκτρική αποδοτικότητα στο προϊόν μας.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
Το λεπτό επίπεδο καλώδιο σας δίνει το αποδοτικότερες διάστημα και τη ηλεκτρική δύναμη παρά αυτήν του γενικού στρογγυλού καλωδίου
Ο διασκεδασμός θερμότητας της σπείρας που γίνεται από το λεπτό επίπεδο καλώδιο είναι πολύ καλύτερος από αυτός που γίνεται από το στρογγυλό καλώδιο, επειδή η διαφορά στη θερμοκρασία είναι μικρή μεταξύ των εσωτερικών και εξωτερικών μερών της σπείρας.
Το λεπτό καλώδιο αδελφότητας θα επιτρέψει σε σας για να σχεδιάσει τη σπείρα που κρατά τον αποδοτικό τομέα μαγνητών λόγω της τελειότητας των χαρακτηριστικών συχνότητας.
ΠΙΣΤΟΠΟΙΗΤΙΚΑ
ISO 9001-2000, ISO TS 16949, ISO 14001-2004,
UL εγκεκριμένος, οδηγία RoHS συνερχόμενη
Εκτελεστικά πρότυπα: IEC, JIS ΚΑΙ NEMA.
ΕΦΑΡΜΟΓΗ
Σπείρες SMD: TV, ECU PC
Μικρή σπείρα SMD:
Transfomer: ΕΚΡΥΨΕ τον hed-λαμπτήρα
ΠΡΟΔΙΑΓΡΑΦΗ
|
|
SFT τύπος |
Παρ. Γενικό επίπεδο καλώδιο |
|
|
Λεπτό επίπεδο καλώδιο |
Πολύ λεπτό επίπεδο καλώδιο |
||
|
Ισοδύναμη διάμετρος γύρω από το καλώδιο (χιλ.) |
0.31~1.7 |
0.07~0.3 |
1.8~8.0 |
|
αναλογία αγωγός |
1:1.5~1:20 |
1:1.5~1:10 |
1:2.0~1:10 |
|
Ελάχιστο πάχος αγωγών (χιλ.) |
0,08 |
0,02 |
0,08 |
|
τυποποιημένο πάχος επιστρώματος (χιλ.) |
0,020 |
0,005 |
0,050 |
|
Ρητίνη μόνωσης |
Τροποποιώ-πολυεστέρας Πολυαμίδιο-ιμίδιο |
Τροποποιώ-πολυεστέρας Πολυαμίδιο-ιμίδιο |
Folmal Πολυεστέρας Πολυαμίδιο-ιμίδιο |
|
κ.λπ. |
κ.λπ. |
||
|
Selfbonding-καλώδιο |
○ |
○ |
○ |
|
Τύπος SFT |
|||||||
|
|
Λεπτό επίπεδο καλώδιο |
Πολύ λεπτό επίπεδο καλώδιο |
|||||
|
Μονώνοντας ρητίνη |
Τροποποιημένος πολυεστέρας |
Polyamideimide |
Polyamideimide |
||||
|
Δείκτης |
Sft-FH |
Sft-BH-N1 |
Sft-AIWU |
Sft-BA-NV |
Sft-BA-NV |
||
|
Μέγεθος (χιλ.) |
0.14×2.0 |
0.70×2.0 |
0.10×2.0 |
0.70×3.0 |
0.02×0.3 |
0.10×0.6 |
|
|
Αγωγός |
Πάχος |
0,14 |
0,7 |
0,1 |
0,7 |
0,02 |
0,1 |
|
Πλάτος |
2 |
2 |
2 |
3 |
0,3 |
0,6 |
|
|
Ταινία μόνωσης (χιλ.) |
0,015 |
0.017/0.004 |
0,015 |
0.020/0.002 |
0.005/0.002 |
0.005/0.002 |
|
|
Έξω (χιλ.) |
Πάχος |
0,17 |
0,742 |
0,13 |
0,744 |
0,034 |
0,114 |
|
Πλάτος |
2.03 |
2.04 |
2.03 |
3.04 |
0,32 |
0,62 |
|
|
B.D.V (KV) |
1.5 |
3 |
3 |
3.5 |
0,7 |
11.5 |
|
|
Αντίσταση αγωγών (Ω/km |
63.9 |
14 |
92.3 |
8.5 |
3200 |
310 |
|
|
Επιμήκυνση (%) |
35 |
25 |
35 |
35 |
25 |
|
|
|
Διαλυτότητα |
430℃×3sec |
430℃×3sec |
─ |
─ |
─ |
|
|
|
Stickness (Ν) |
─ |
5 |
─ |
8 |
0,6 |
1.2 |
|
