| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | Rvyuan |
| Πιστοποίηση: | RoHS |
| Όνομα προϊόντων: | Υψηλής συχνότητας μετασχηματιστής σειράς EE ΕΚ | Υλικό: | Καλώδιο χαλκού |
|---|---|---|---|
| Χρώμα: | κίτρινος/άσπρος/μπλε | Στροφές της αναλογίας: | 1:20 1:30 1:40 |
| Φάση: | Singal | Τύπος: | EE-EC28 |
| Επισημαίνω: | ferrite μετασχηματιστών πυρήνας,ηλεκτρικοί μετασχηματιστές |
||

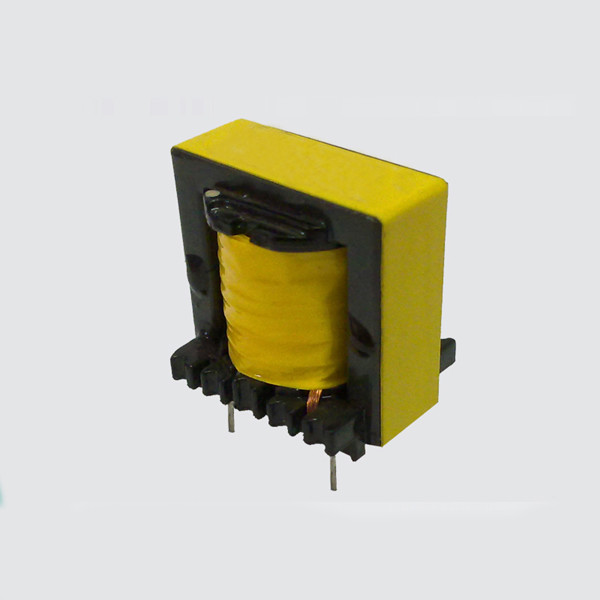

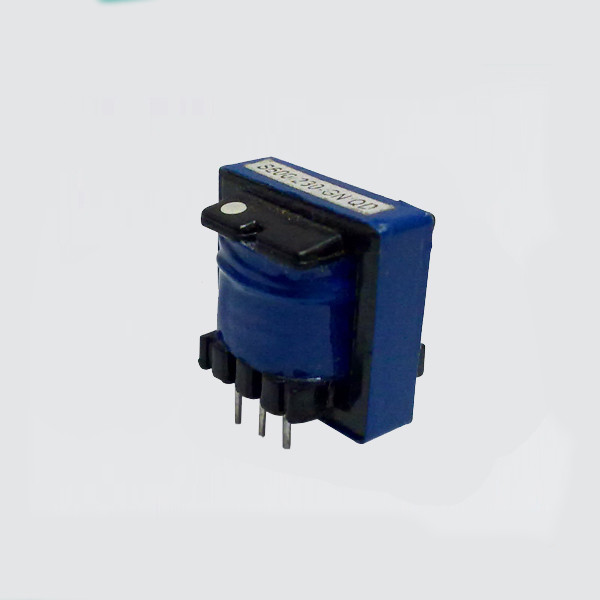

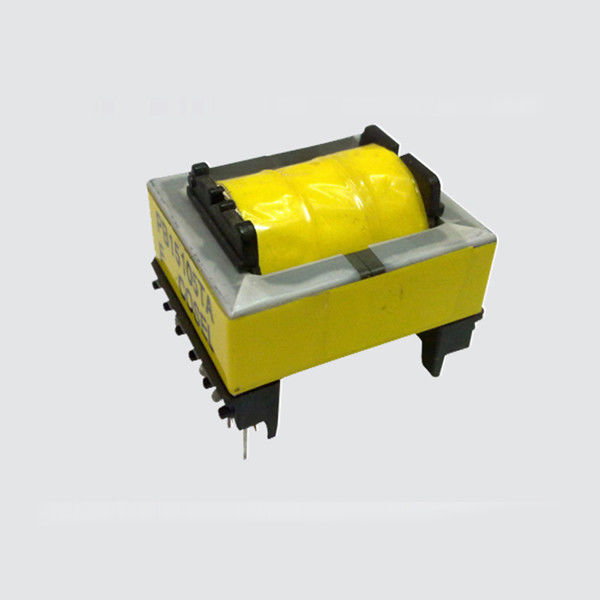

Σειρά EE ΕΚ (οριζόντια), εναλλασσόμενο ρεύμα 2 - υψηλής συχνότητας μετασχηματιστής 3KV 50HZ
Χαρακτηριστικά γνωρίσματα
Μεγάλη ισχύς μετάδοσης, χαμηλή απώλεια, ευρεία συχνότητα
σειρά, σταθερή απόδοση, άνοδος χαμηλής θερμοκρασίας.
Εφαρμογή
Χρησιμοποιημένος για τις ηλεκτρικούς συσκευές, aerocraft, τη συσκευή αποστολής σημάτων, τον υπολογιστή, τον εξοπλισμό επικοινωνίας και τη TV κ.λπ.
|
Στοιχείο
Πρότυπο |
Διάσταση (χιλ.) |
Ηλεκτρική απόδοση Χαρακτηριστική αξία |
||||||||
| Α | Β | Γ | Δ | ΑΥΤΕΠΑΓΩΓΗ | DCR (Ω) Max | Διηλεκτρική δύναμη | ||||
| ST EE16 | 18 | 15.68 | 14.65 | 11.30 | 3.11mH | 7,874 |
Εναλλασσόμενο ρεύμα 2KV50Hz 5mA |
|||
| 12.2uH | 0,039 | |||||||||
| ST EE20 | 20.7 | 20.25 | 15.61 | 15.47 | 7mH | 10.5 | ||||
| 14.32uH | 0,25 | |||||||||
| ST EE25 | 26.02 | 17.9 | 20.46 | 12.6 | 9.841mH | 5,365 | ||||
| 20uH | 0,15 | |||||||||
| ST EE26 | 26.06 | 24.09 | 17.40 | 20.0 | 2.216mH | 3,289 | ||||
| 1.7uH | 0,140 | |||||||||
| ST EE30 | 30.6 | 32.03 | 21.7 | 25.10 | 89.9uH | 0,21 | ||||
| 15.2uH | 0,01 | |||||||||
| STEC28 | 35 | 31 | 23 | 30 | 2.1mH | 0,45 | AC3.0KV50Hz 5mA | |||
| 500uH | 0,3 | |||||||||
